KITZコンパクト小型自動ボールバルブ
- ATEX
- LINE UP
- ATEX CODE
ATEX
ATEXは、欧州連合における爆発性雰囲気で使用される機器および保護システムの安全認証です。この認証は、ガスや粉塵など爆発性物質が存在する作業現場で機器の安全性を保証するために必須です。ATEXはメーカーや作業現場が安全規則を遵守するためのヨーロッパの重要な指令であり、危険な環境での作業者保護と事故防止を目的としています。
LINE UP
KITZコンパクトCシリーズは、用途に応じて多様なバルブとアクチュエーターのオプションを提供します。Dual Acting（複動）およびSPRING RETURN（単動）アクチュエーター、ステンレスおよびブロンズ材質のバルブ（ボディ）だけでなく、3Way（3方向）バルブもご用意しています。
-
スタンダード -
モデル名 : C-UTE
- 材質 :
BODY - 316ステンレス ( SCS14A)
STEM - 316ステンレス ( SUS316)+Cr PLATED
BALL - 316ステンレス ( SUS316)
SEAT - テフロン ( PTFE)
O-RING - フッ素ゴム ( FKM)
タイプ : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
レーティング : JIS 10K SCREWED ENDS (PT)
アクチュエーター : PNEUMATIC DOUBLE ACTING
使用条件 : Max. 100度 / 10Kgf
サイズ : 1/4"(8mm) ~ 2"(50mm)
- 10K空圧ON-OFFステンレスボールバルブ
-
3 WAY -
モデル名 : C-UTNE
- 材質 :
BODY - 316ステンレス ( SCS14A)
STEM - 316ステンレス ( SUS316)+Cr PLATED
BALL - 316ステンレス ( SUS316)
SEAT - テフロン ( PTFE)
O-RING - フッ素ゴム ( FKM)
タイプ : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
レーティング : JIS 10K SCREWED ENDS (PT)
アクチュエーター : PNEUMATIC DOUBLE ACTING
使用条件 : Max. 100度 / 10Kgf
サイズ : 1/4"(8mm) ~ 2"(50mm) - 10K空圧ON-OFFステンレス3WAYボールバルブ

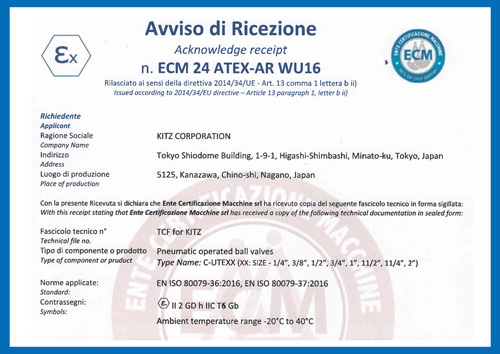

ATEX CODE
ATEXコードの構成要素と意味
Ex II 2 GD h IIC T6 Gb
- Ex: 爆発危険区域(Ex Zone)で使用可能。
- II: 鉱山以外の産業用機器(非鉱山用)。
- 2 GD: Zone 1およびZone 21で使用可能（ガス(G)と粉塵(D)環境の両方に対応）。
- h: 保護方式：非電気機器の点火源抑制設計。
- T6: 最大表面温度85°C以下（温度制限による点火防止）。
- IIC: 爆発危険性が最も高いガスグループ（例：水素、アセチレンなど）。
- Gb: Zone 1内の高いガス保護レベル。
