鍛造ストレーナー

FEATURE

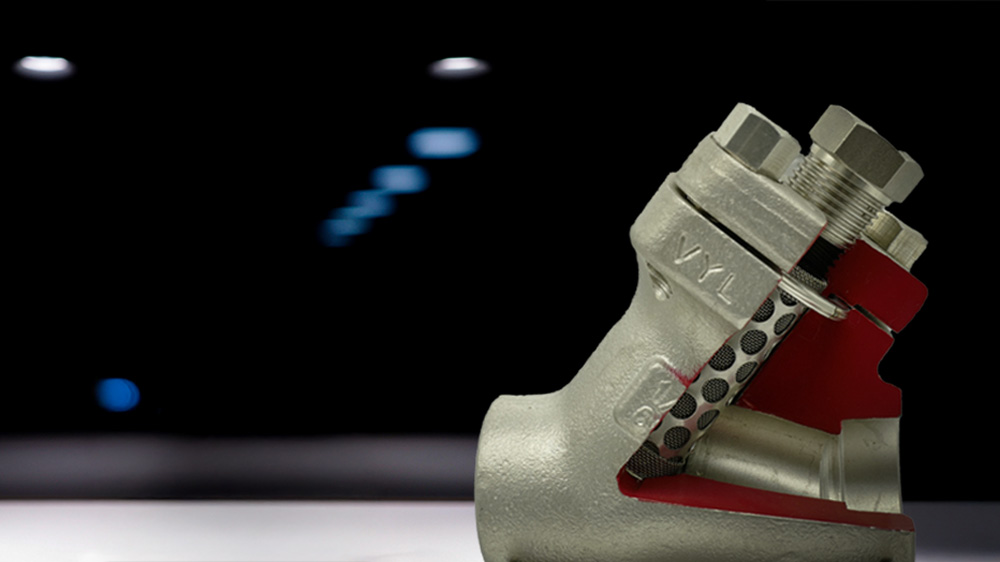

ストレーナーはその構造形状によって命名され、鍛造されたストレーナー(Forged Strainer)は一般的に圧力が加えられたガスまたは液体ラインで使用されますが、吸入または真空条件でも使用できます。
この装置は少量の固形粒子が予想され、洗浄が頻繁に必要ない用途に適しています。固形粒子がスクリーンから容易に排出でき、流体が大気中に排出できる場合、ドレインポートに設置されたブローダウンバルブを通じてスクリーンを分離せずに洗浄が可能で、工程の流れを中断せずに維持できます。

ストレーナーは構造形状によって命名され、圧力が加えられたガスまたは液体ラインだけでなく真空条件でも使用されます。 少量の固形粒子が予想され、洗浄が頻繁に必要ない場所に適しており、ドレインポートにブローダウンバルブを装着するとスクリーン分離なしでも洗浄が可能で工程を中断する必要がありません。

FLOTEC

FORGED STRAINER

CUSTOMIZING

API 800, 1500 / ASME Class 150, 300, 600, 900, 1500 / 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" / Socket welding, Threaded, Butt welding, Flanged / Bolted Bonnet or Welded Bonnet, Outside Screw & Yoke, Solid Wedge Disc, Renewable Seat / ASTM A105, A182-F304, A182-F304L, A182-F316, A182-F316L

LINE UP

API 800および1500標準とASME Class 150–2500に準拠し、3/8"から2"まで多様なサイズをサポートします。ソケット溶接、ねじ式、突合せ溶接、フランジ接続など多様なエンド接続方式を提供します。主要特徴としてボルト式または溶接式ボンネット、外部ねじおよびヨーク設計、ソリッドウェッジディスク、交換可能なシートを含みます。ASTM A105、A182-F304、A182-F304L、A182-F316、A182-F316Lなど多様な材質で製造され、産業全般にわたって幅広い適用が可能です。

API 800およびASME Class 150–2500をサポートし、3/8"~2"サイズを提供します。ソケット溶接、ねじ式、フランジなど多様な接続方式と交換可能なシート、ソリッドウェッジディスクなどの機能を備えています。ASTM A105、A182-F304、F316など多様な材質で製造されます。

Capacity
CLASS
API 800, 1500 / ASME Class 150, 300, 600, 900, 1500, 2500
Size
3/8", 1/2", 3/4", 1", 11/4", 11/2", 2"
End Connection
Socket welding, Threaded, Butt welding, Flanged
Feature
Bolted cap, 304ss Screen(40mesh), Plug
Material
ASTM A105, A182-F304, A182-F304L, A182-F316, A182-F316L, ETC
▼ 材質説明 -- 参照
A105 (A216 WCB)
炭素鋼で高温高圧用途に適した鍛造材質。最大約425°C使用。
A182-F304 (A351 CF8)
18-8ステンレス鋼で耐食性と耐久性が優秀。最大約316°C使用。
A182-F304L (A351 CF3)
低炭素版のF304で溶接性が優秀。最大約316°C使用。
A182-F316 (A351 CF8M)
18-12ステンレス鋼にモリブデンを追加して耐食性と耐久性が強化。最大約316°C使用。
A182-F316L (A351 CF3M)
低炭素版のF316で溶接性が優秀。最大約316°C使用。
  • F304
    図面

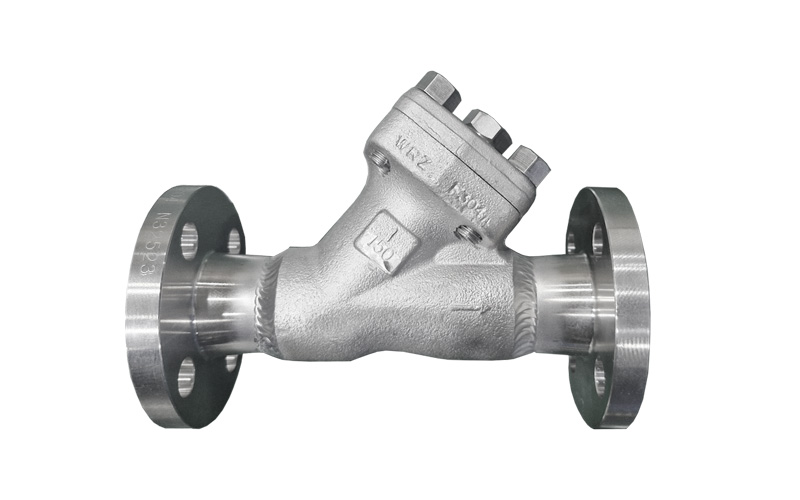

    • MODEL F150YUF
    • TYPE Y strainer
    • CLASS ANSI 150
    • 材質 A182-F304
    • CONN. Flanged
    • FEATURE Y type
    • サイズ3/8"(15mm) ~ 2"(50mm)

    鍛造150#ステンレスストレーナー

  • F304
    図面
    • MODEL F600YUW
    • TYPE Y strainer
    • CLASS ANSI 600
    • 材質 A182-F304
    • CONN. Screwed, Socket ends
    • FEATURE Y type 40 mesh
    • サイズ3/8"(15mm) ~ 2"(50mm)

    鍛造ANSI 600ステンレスストレーナー
