ゲートバルブ
FEATURE
ゲートバルブは双方向で流れを遮断し、完全に開いた時に圧力損失がほとんどなく効率的なシステム運営が可能です。部分的に開いたり閉じたりするとシート損傷のリスクがあるため、完全に開いたり閉じた状態で最適の性能を発揮します。ANSI 2500#高圧環境用バルブとして品質と信頼性が証明されています。
ゲートバルブは双方向遮断が可能で、完全開放時圧力損失が少なくシート保護のため完全開閉状態で最適性能を発揮します。
LINE UP
ASME Class 150~2500、2"~36"まで多様な規格をサポートし、RF/FF、BW、RTJ、TGなど複数のエンド方式が可能です。BBおよびPSB構造で信頼性と耐久性が優秀で、A216-WCB、A217-WC6、AWC9、C5、A351-CF8系、A352-LCBなど多様な材質で製造され、幅広い産業分野に適用されます。
ASME Class 150~2500、2"~36"サイズをサポートし、多様なエンドタイプと材質(A216-WCB、CF8系など)で産業全般に適用されます。
CLASS
150(JIS 10K) 300(JIS 20K) 600(JIS 30K) 900/1500(JIS 63K) 2500
Size
2"~18"
End Connection
RF / FF / BW / RTJ / TG
Feature
BB, PSB
Material
A216-WCB/A217-WC6,AWC9,C5,A351-CF8,CF8M,CF3,CF3M/A352-LCB, ETC
▼ 材質説明 -- 参照
A216-WCB
鋳鋼(Carbon Steel Cast)で中・低温用一般産業用バルブに広く使用。最大約425°C使用。
A217-WC6
クロム-モリブデン合金鋼で高温高圧用に適している。最大約593°C使用。
A217-WC9
WC6より高いクロム含有量で高温酸化および腐食抵抗が優秀。最大約593°C使用。
A217-C5
高温高圧および高腐食環境に適した5%クロム-0.5%モリブデン合金鋼。最大約650°C使用。
A351-CF8
304系ステンレス鋳鋼で耐食性と耐熱性が優秀。最大約316°C使用。
A351-CF8M
316系ステンレス鋳鋼で塩素イオン環境でも優秀な耐食性。最大約316°C使用。
A351-CF3
304L系低炭素ステンレス鋳鋼で溶接性と耐食性が優秀。最大約316°C使用。
A351-CF3M
316L系低炭素ステンレス鋳鋼で優秀な溶接性と卓越した耐食性。最大約316°C使用。
A352-LCB
低温炭素鋼鋳鋼で-46°Cまで使用可能。極低温用バルブに使用。
-
WCB -

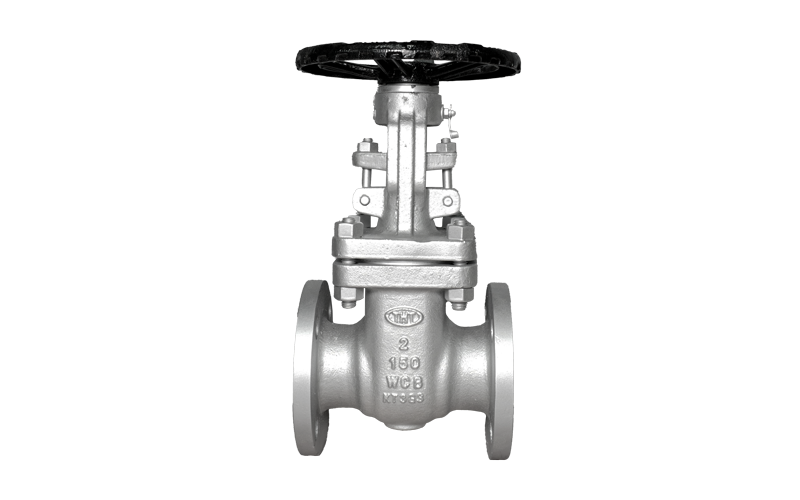

- MODEL 150KCF
- TYPE Gate
- CLASS ANSI 150
- 材質 A216-WCB
- CONN. RF
- FEATURE Bolted bonnet
- サイズ2"(50mm) ~ 56"(1400mm)
鋳造ANSI 150鋳鋼ゲートバルブ
-
CF8 -

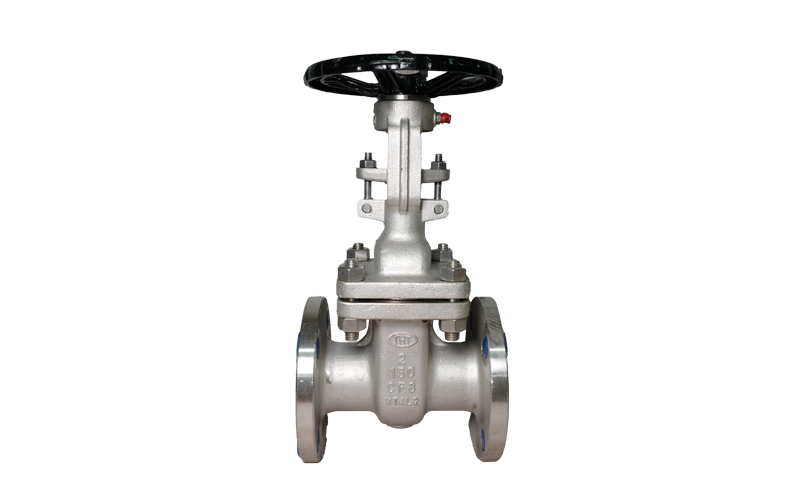

- MODEL 150KUF
- TYPE Gate
- CLASS ANSI 150
- 材質 A351-CF8
- CONN. RF
- FEATURE Bolted bonnet
- サイズ2"(50mm) ~ 36"(900)
鋳造ANSI 150ステンレスゲートバルブ
