KITZ 컴팩트 소형 자동 볼밸브
- ATEX
- LINE UP
- ATEX CODE

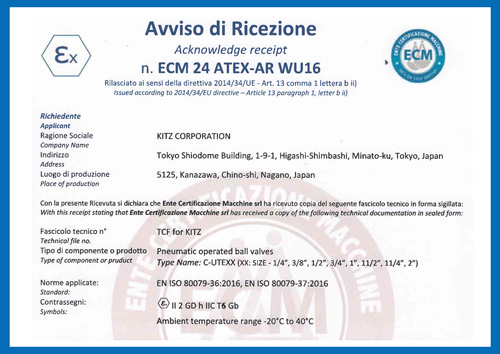

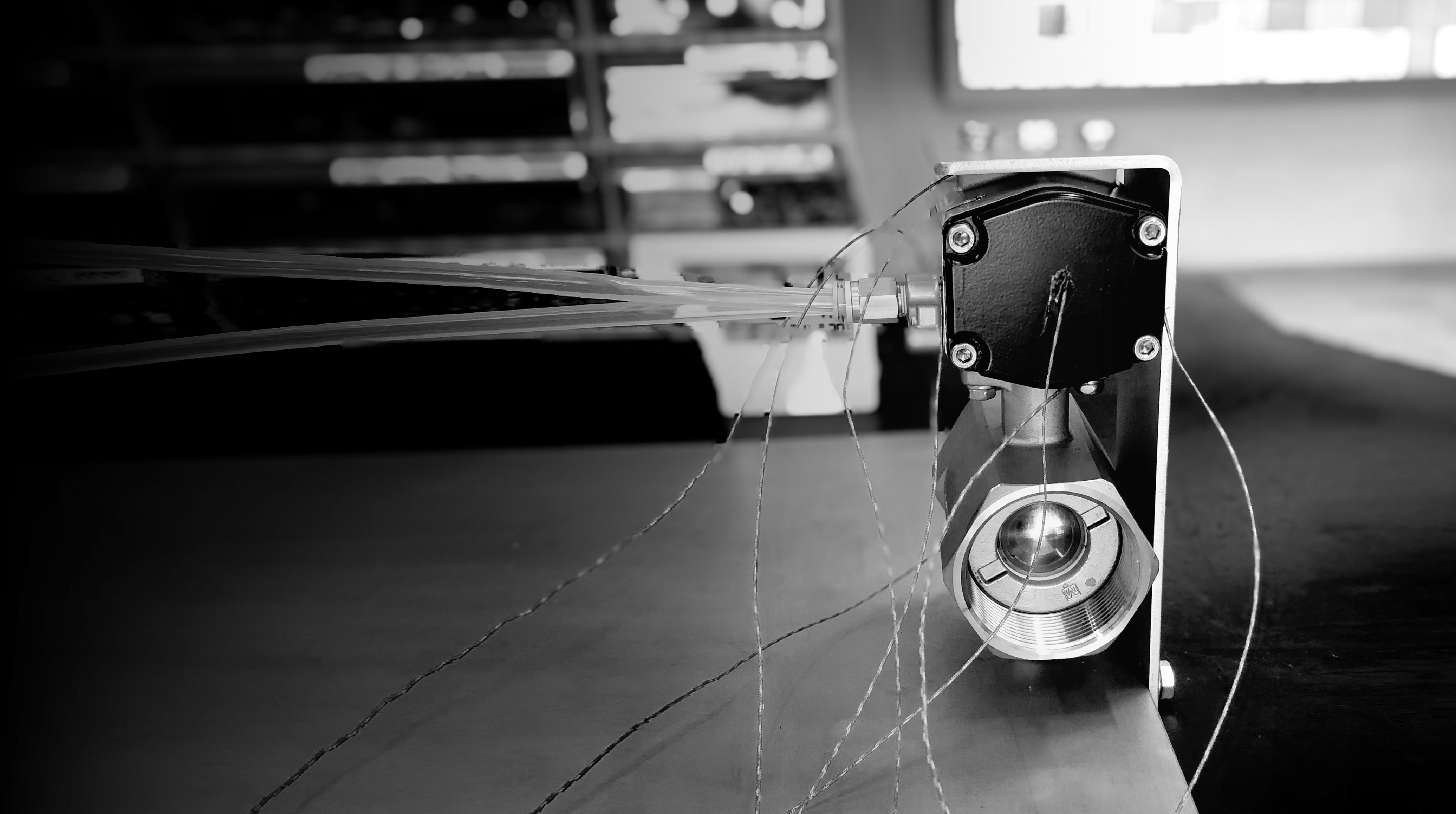

ATEX
ATEX는 유럽 연합의 폭발 위험 환경에서 사용되는 장비와 보호 시스템에 대한 안전 인증입니다. 이 인증은 가스나 먼지 등 폭발성 물질이 존재하는 작업장에서 장비의 안전성을 보장하기 위해 필수적입니다. ATEX는 제조업체와 작업장이 안전 규정을 준수하도록 하는 유럽의 중요한 지침입니다. 이로써 위험한 환경에서의 작업자 보호와 사고 예방을 목표로 합니다.
LINE UP
KITZ 컴팩트 C 시리즈는 사용용도에 따라 많은 타입의 밸브와 엑투에이터의 옵션을 제공합니다. Dual Acting(복동) 및 SPRING RETURN(단동)엑튜에이터와 스텐레스 및 브론즈 재질의 밸브(바디) 뿐만 아니라, 3Way(3방향)밸브를 제공합니다.
-
스텐다드 -
모델명 : C-UTE
- 재질 :
BODY - 316스테인레스 ( SCS14A)
STEM - 316스텐인레스 ( SUS316)+Cr PLATED
BALL - 316스텐인레스 ( SUS316)
SEAT - 테프론 ( PTFE)
O-RING - 불소고무 ( FKM)
타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
레이팅 : JIS 10K SCREWED ENDS (PT)
엑튜에이터 : PNEUMATIC DOUBLE ACTING
사용조건 : Max. 100도 / 10Kgf
사이즈 : 1/4"(8mm) ~ 2"(50mm)
- 10K 공압 ON-OFF 스텐레스 볼 밸브
-
3 WAY -
모델명 : C-UTNE
- 재질 :
BODY - 316스테인레스 ( SCS14A)
STEM - 316스텐인레스 ( SUS316)+Cr PLATED
BALL - 316스텐인레스 ( SUS316)
SEAT - 테프론 ( PTFE)
O-RING - 불소고무 ( FKM)
타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
레이팅 : JIS 10K SCREWED ENDS (PT)
엑튜에이터 : PNEUMATIC DOUBLE ACTING
사용조건 : Max. 100도 / 10Kgf
사이즈 : 1/4"(8mm) ~ 2"(50mm) -
10K 공압 ON-OFF 스테인레스 3WAY 볼밸브
ATEX CODE
ATEX 코드 구성 요소 및 의미
Ex II 2 GD h IIC T6 Gb
- Ex: 폭발 위험 구역(Ex Zone)에서 사용 가능.
- II: 광산 외의 산업용 장비(비광산용).
- 2 GD: Zone 1 및 Zone 21에서 사용 가능 (가스(G)와 분진(D) 환경 모두 해당).
- h: 보호 방식: 비전기 장비의 점화원 억제 설계.
- T6: 최대 표면 온도 85°C 이하 (온도 제한으로 점화 방지).
- IIC: 폭발 위험성이 가장 높은 가스 그룹 (예: 수소, 아세틸렌 등).
- Gb: Zone 1 내 높은 가스 보호 레벨.
