PFA 라인드 볼 밸브
- Feature
- Capacity
FEATURE
PFA 라인드 볼 밸브는 습윤부 전면에 PFA 라이닝을 적용하여 내화학성·열적 안정성이 뛰어나고 저오염 특성을 가지며, 패킹은 PTFE, 볼 시트는 HYPATITE PTFE로 밀폐를 유지합니다. 낮은 조작 토크로 수동 조작이 용이하고 공압 액추에이터를 통한 자동화에도 적합하며, 최대 사용 압력 1.37 MPa, 사용 온도 −30°C~+150°C, 플랜지 JIS 10K, Face to Face는 KITZ 표준입니다.
LINE UP
KITZ PFA 라인드 볼 밸브(모델 10UTBLN)는 화학·반도체·제약·식품 및 산·알칼리 배관 등 부식성 유체 공정에 사용합니다. 사이즈 15A~100A(JIS), 연결은 JIS 10K 플랜지이며, Body·Bonnet·Gland는 SCS13A, Stem·Ball은 SUS304/SCS13A, 패킹은 PTFE, 볼 시트는 HYPATITE PTFE, 라이닝은 PFA입니다. 최대 사용압력 1.37 MPa, 사용온도 −30°C~+150°C, Face to Face KITZ 표준, 본체 설계는 ASME B16.34 Class 150 압·온도 등급에 따르며 공압 액추에이터 및 공장 조립 납품이 가능합니다.
CLASS
JIS 10K · ASME B16.34 Class 150 · 최대 1.37 MPa · −30°C~+150°C · Face to Face KITZ 표준
Size
15A ~ 100A
End Connection
JIS 10K 플랜지
Feature
- • 습윤부 전면 PFA 라이닝
- • 내화학성·열적 안정·저오염
- • 낮은 조작 토크
- • 공압 액추에이터·자동화 대응, 공장 조립 납품 가능
Material
Body·Bonnet·Gland: SCS13A / Stem·Ball: SUS304·SCS13A / Packing: PTFE / Ball seat: HYPATITE PTFE / Lining: PFA
▼ 주요 재질 기호 -- 참조
SCS13A (JIS)
내식용 스테인리스 주강(CF8 상당). 습윤부는 PFA 라이닝으로 보호됩니다.
-
PFA LINED -
- MODEL 10UTBLN
- TYPE BALL
-
재 질:
BODY - SCS13A BONNET - SCS13A STEM - SUS304 BALL - SUS304 / SCS13A GLAND - SCS13A PACKING - PTFE BALL SEAT - HYPATITE PTFE LINING - PFA - CONN. 2WAY, JIS 10K RF FLANGE, FLOATING BALL, FULL PFA LINING
- RAT'G MAX. 1.37 MPa, −30°C ~ +150°C, FTF KITZ STD., ASME B16.34 CL.150
- ACT'R MANUAL / PNEUMATIC (OPTIONAL)
- 사이즈15A ~ 100A
- TEST SHELL 2.06 MPa / SEAT 0.59 MPa

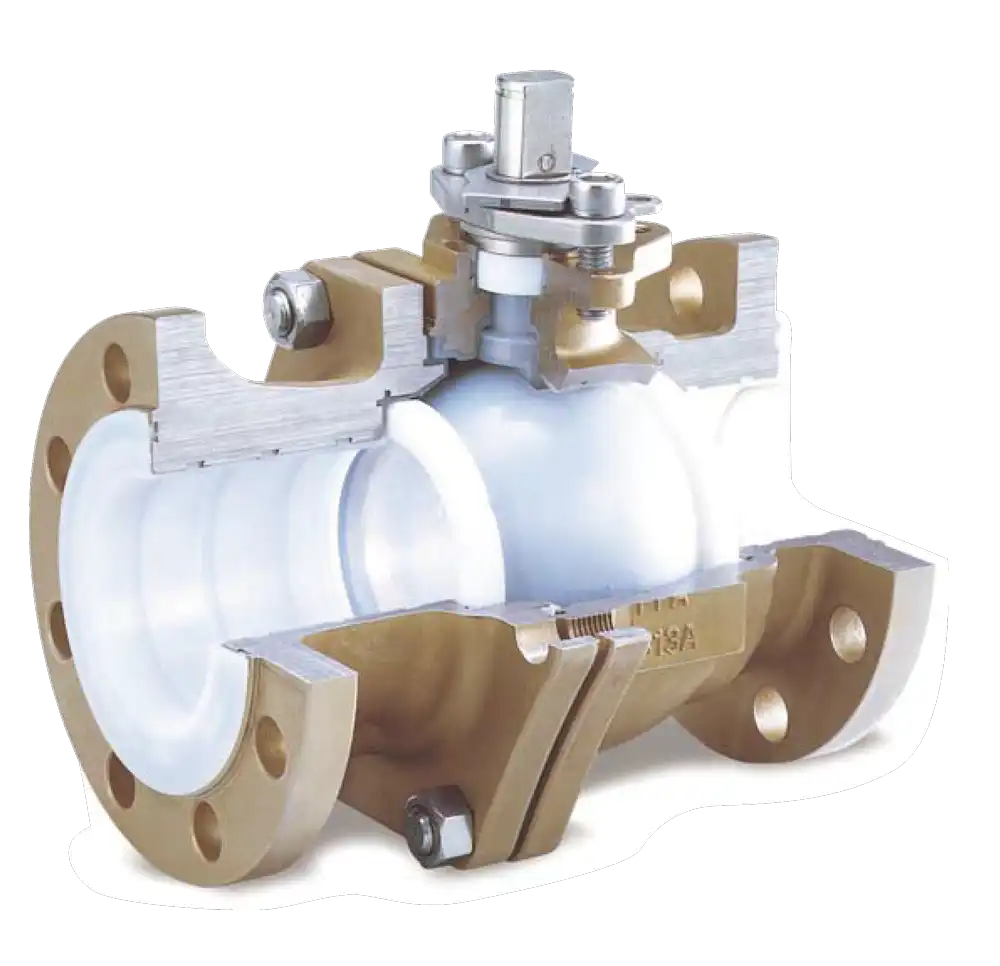

JIS 10K PFA 라인드 볼 밸브 (KITZ 10UTBLN)
