KITZ 컴팩트 전동 볼밸브

FEATURE

일본 KITZ 밸브의 EA 시리즈는 작고 탁월한 내구성과 긴 수명을 자랑하는 이 밸브는 50년 이상 베스트셀러로 자리해 왔습니다.
설치 후에도 문제가 거의 없는 높은 신뢰성 덕분에 한국 반도체 장비 산업과 함께 성장하며 안정성을 증명해 왔습니다.

KELMO

 KITZ 모델명

EA200-UTE

10K 전동 스텐레스 볼밸브

LINE UP

KITZ EA 시리즈는 콤팩트한 전동 나사식 볼 밸브로서, 편리한 옵션들을 제공 해 드립니다. KELMO 모터는 KITZ의 오리지널 전동모터 입니다. 국내에서는 AC110V, 220V전압이 많이 사용되어 집니다. 모터에는 터미널 박스 / 스프링 리턴 / DC전압 / Built-in relay 의 옵션이 있으며, 밸브에는 스텐레스 및 브론즈 재질로 Short or Long Neck 타입이 제공됩니다. 자세한 옵션과 스팩은 아래의 LINE UP을 참조 해주세요

  • 스텐다드
    도면

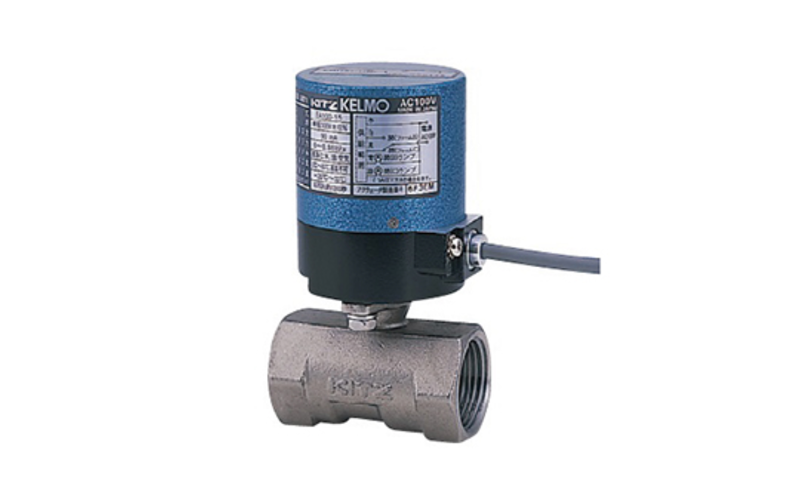

  • 모델명 : EA200-UTE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 :    1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 :   JIS 10K SCREWED ENDS (PT)
    엑튜에이터 :   KITZ KELMO MOTOR
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 :   1/4"(8mm) ~ 2"(50mm)
  • 10K 전동 ON-OFF 스텐레스 볼 밸브
  • 3 WAY
    도면

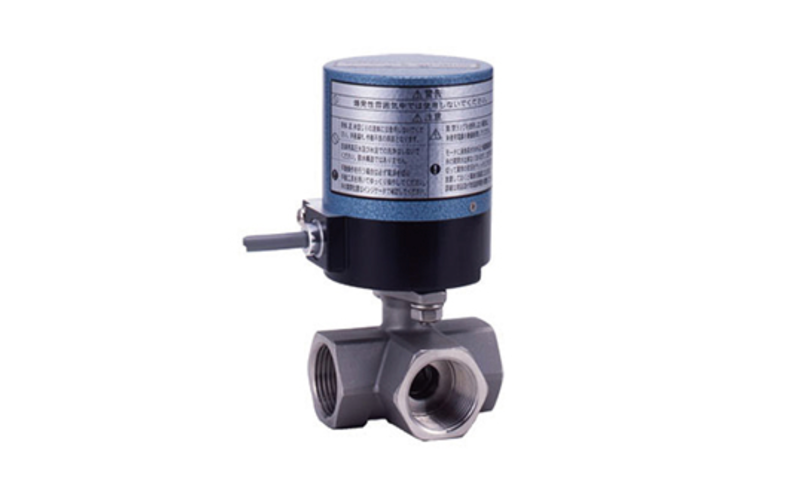

  • 모델명 : EA200-UTNE

  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : KITZ ELECTRIC MOTOR
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 2"(50mm)
  • 10K 전동 ON-OFF 스테인레스 3WAY 볼밸브
  • Full Bore
    도면

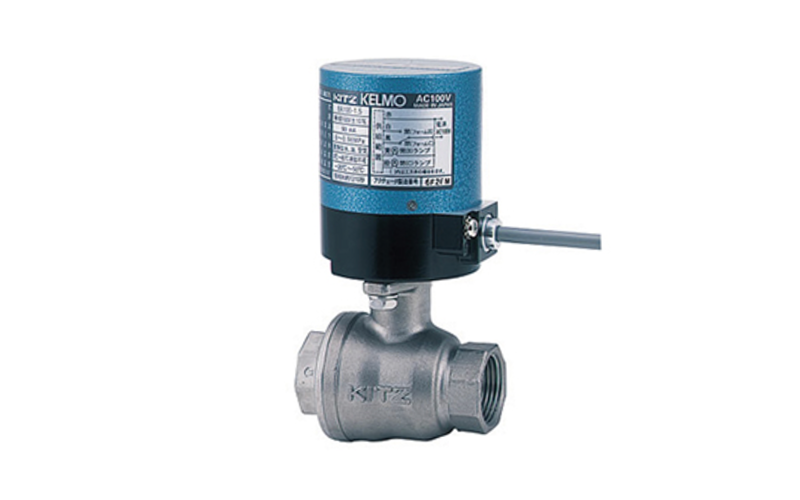

  • 모델명 : EA200-UTFE
  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, FULL BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : KITZ KELMO MOTOR
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/2"(15mm) ~ 11/2"(40mm)
  • 10K 전동 ON-OFF 스텐레스 Full bore 볼밸브
  • 고온
    도면

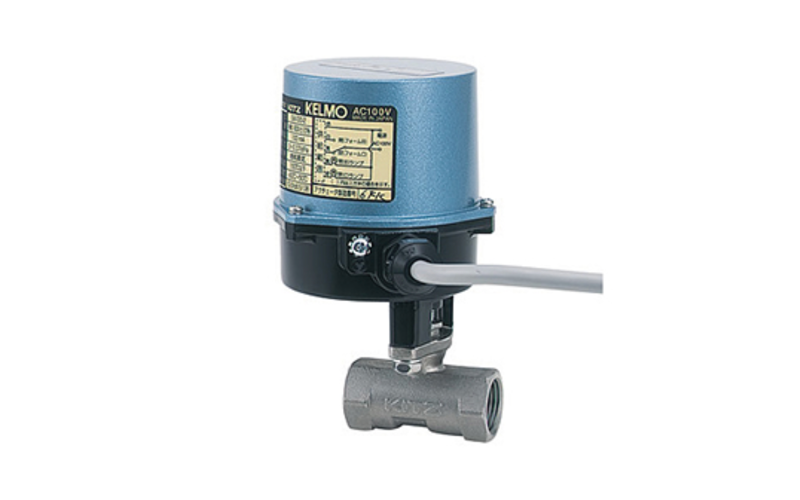

  • 모델명 : EA200-UTGE
  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - REINFORCED PTFE
    PACKING - FLEXIBLE GRAPHITE + PTFE BRAIDED
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : KITZ KELMO MOTOR
    사용조건 :   Max. 150도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 1"(25mm)
  • 10K 전동 ON-OFF 스텐레스 고온용 볼밸브
  • Long neck / 브론즈
    도면

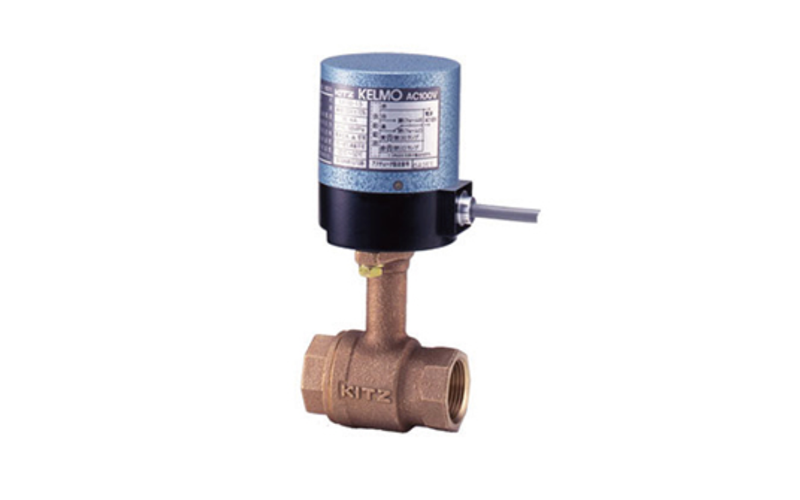

  • 모델명 : EA200-TLE
  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 청동(Al Bronze, CAC406)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - PNEUMATIC DOUBLE ACTING
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/2"(15mm) ~ 2"(50mm)
  • 10K 전동 ON-OFF 스텐레스 Long neck 볼밸브
  • 브론즈
    도면

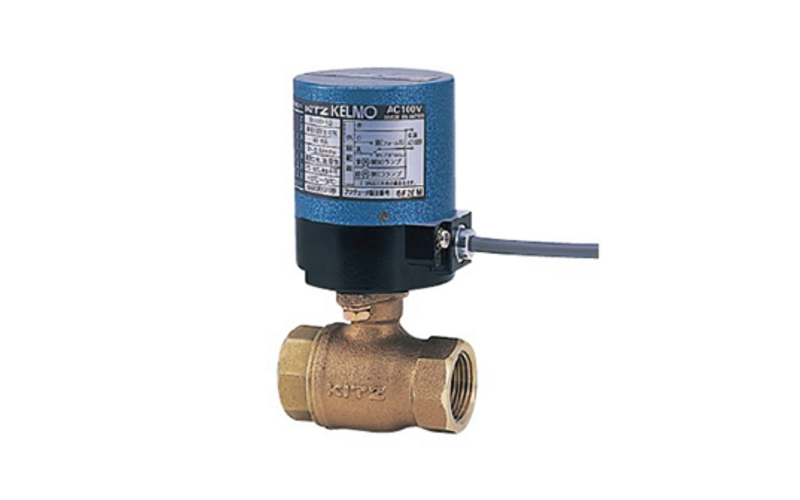

  • 모델명 : EA200-TE
  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - KITZ KELMO MOTOR
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 3/8"(10mm) ~ 2"(50mm)
  • 10K 전동 ON-OFF 스텐레스 볼밸브
  • 브론즈 / 3WAY
    도면

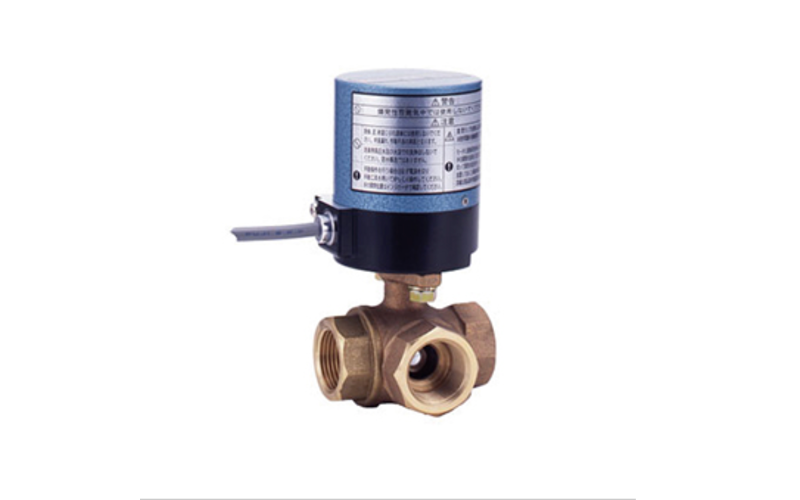

  • 모델명 : EA200-TNE
  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - KITZ KELMO MOTOR
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 2"(50mm)
  • 10K 전동 ON-OFF 스텐레스 볼 밸브
  • 브론즈 /Full Bore
    도면

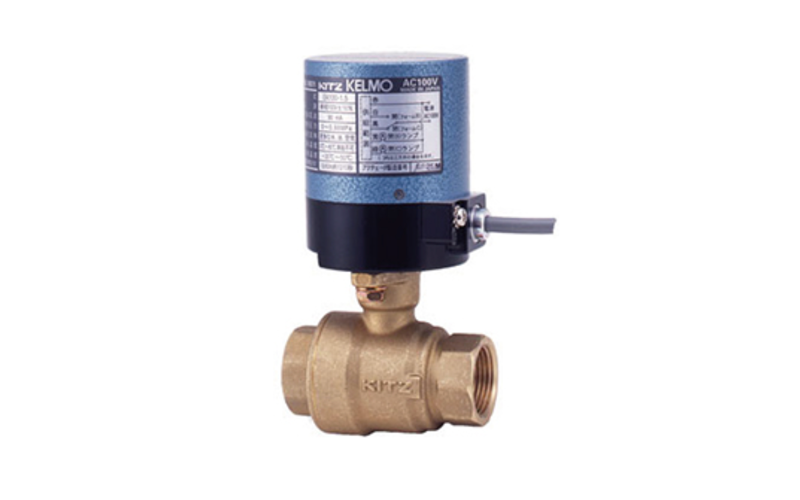

  • 모델명 : EA200-TFE
  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, FULL BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - KITZ KELMO MOTOR
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/2"(15mm) ~ 11/2"(40mm)
  • 10K 전동 ON-OFF 브론즈 Full bore 볼밸브
  • 단동(Spring return)
    도면

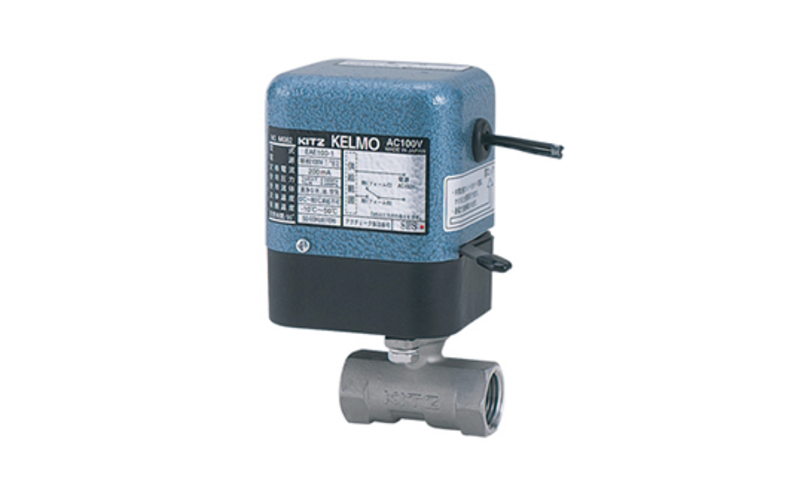

  • 모델명 : EAE200-UTE
  • 재질 :
    BODY - 316스테인레스 ( SCS14A)
    STEM - 316스텐인레스 ( SUS316)+Cr PLATED
    BALL - 316스텐인레스 ( SUS316)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 : JIS 10K SCREWED ENDS (PT)
    엑튜에이터 : KITZ KELMO MOTOR(Spring return)
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 1"(25mm)
  • 10K 전동 Spring return ON-OFF 스텐레스 볼 밸브
  • 단동 / 브론즈
    도면

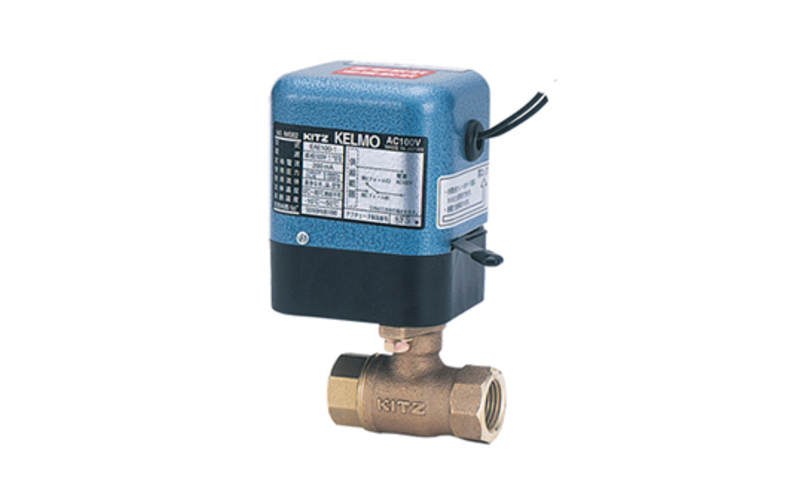

  • 모델명 : EAE200-TE
  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 2-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - KITZ KELMO MOTOR(Spring return)
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 3/8"(10mm) ~ 1"(25mm)
  • 10K 전동(Spring return) ON-OFF 스텐레스 볼 밸브
  • 단동 / 3Way / 브론즈
    도면

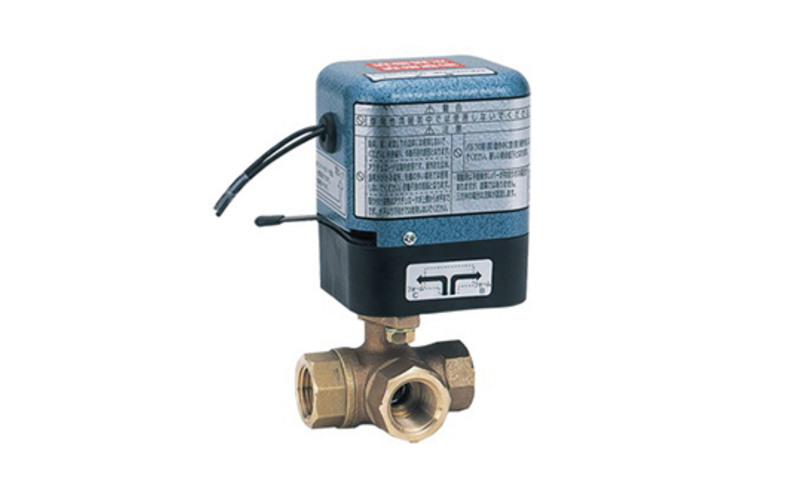

  • 모델명 : EAE200-TNE
  • 재질 :
    BODY - 알루미늄 청동(Al Bronze, CAC406)
    BODY CAP - 알루미늄 황동(Al Brass, C3771BE)
    STEM - 고장력 황동( C6782BD)
    BALL - 특수황동( Special Brass)
    SEAT - 테프론 ( PTFE)
    O-RING - 불소고무 ( FKM)
    타입 : 1-PIECE BODY, REDUCED BORE, FLOATING 3-WAY BALL
    레이팅 - JIS 10K SCREWED ENDS (PT)
    엑튜에이터 - KITZ KELMO MOTOR(Spring return)
    사용조건 :   Max. 100도 / 10Kgf
    사이즈 : 1/4"(8mm) ~ 1"(25mm)
  • 10K 전동(Spring return) ON-OFF 스텐레스 3Way 볼밸브

P-T RATING

이 그래프는 PTFE 시트가 적용된 다양한 밸브의 압력-온도(PT) 레이팅을 보여줍니다. 그래프는 각각의 밸브 모델이 특정 온도에서 견딜 수 있는 최대 압력을 나타내며, 주로 물, 오일, 얼지 않은 가스를 처리할 때의 성능을 기준으로 합니다.

1. 기본 실링파트일 경우

PT-STD

2. 특수 실링파트일 경우

PT-SPE

주의

위 P-T 레이팅 값은 밸브 모델명이 TE TFE TLE TNE TUE TLUE UTE UTFE 5/10UTWE 이고 유체가 물, 기름, 가스(얼지 않은 상태) 일 경우에 값이으로 유의 바랍니다.
