게이트 밸브

FEATURE

게이트 밸브는 양방향으로 흐름을 차단하며, 완전히 열렸을 때 압력 손실이 거의 없어 효율적인 시스템 운영이 가능합니다. 부분적으로 열거나 닫으면 시트 손상의 위험이 있어 완전히 열거나 닫힌 상태에서 최적의 성능을 발휘합니다. ANSI 2500# 고압 환경용 밸브로 품질과 신뢰성을 입증받았습니다.

게이트 밸브는 양방향 차단이 가능하며, 완전 개방 시 압력 손실이 적고 시트 보호를 위해 완전 개폐 상태에서 최적 성능을 발휘합니다.

FLOTEC

CASTING GATE

CUSTOMIZING

CLASS 150(JIS 10K) 300(JIS 20K) 600(JIS 30K) 900/1500(JIS 63K) 2500/ 2"~56" / End conn. RF, FF, BW,RTJ,TG /A216-WCB/A217-WC6,AWC9,C5,A351-CF8,CF8M,CF3,CF3M/A352-LCB

LINE UP

ASME Class 150~2500, 2"~36"까지 다양한 규격을 지원하며, RF/FF, BW, RTJ, TG 등 여러 엔드 방식이 가능합니다. BB 및 PSB 구조로 신뢰성과 내구성이 뛰어나며, A216-WCB, A217-WC6, AWC9, C5, A351-CF8계, A352-LCB 등 다양한 재질로 제작되어 폭넓은 산업 분야에 적용됩니다..

ASME Class 150~2500, 2"~36" 사이즈를 지원하며, 다양한 엔드 타입과 재질(A216-WCB, CF8계 등)로 산업 전반에 적용됩니다.

Capacity
CLASS
150(JIS 10K) 300(JIS 20K) 600(JIS 30K) 900/1500(JIS 63K) 2500
Size
2"~18"
End Connection
RF / FF / BW / RTJ / TG
Feature
BB, PSB
Material
A216-WCB/A217-WC6,AWC9,C5,A351-CF8,CF8M,CF3,CF3M/A352-LCB, ETC
▼ 재질 설명 -- 참조
A216-WCB
주강(Carbon Steel Cast)으로 중·저온용 일반 산업용 밸브에 널리 사용. 최대 약 425°C 사용.
A217-WC6
크롬-몰리브덴 합금강으로 고온 고압용에 적합. 최대 약 593°C 사용.
A217-WC9
WC6보다 높은 크롬 함량으로 고온산화 및 부식 저항이 우수. 최대 약 593°C 사용.
A217-C5
고온 고압 및 고부식 환경에 적합한 5% 크롬-0.5% 몰리브덴 합금강. 최대 약 650°C 사용.
A351-CF8
304계 스테인리스 주강으로 내식성과 내열성이 우수. 최대 약 316°C 사용.
A351-CF8M
316계 스테인리스 주강으로 염소 이온 환경에서도 우수한 내식성. 최대 약 316°C 사용.
A351-CF3
304L계 저탄소 스테인리스 주강으로 용접성과 내식성이 뛰어남. 최대 약 316°C 사용.
A351-CF3M
316L계 저탄소 스테인리스 주강으로 우수한 용접성과 탁월한 내식성. 최대 약 316°C 사용.
A352-LCB
저온 탄소강 주강으로 -46°C까지 사용 가능. 극저온용 밸브에 사용.

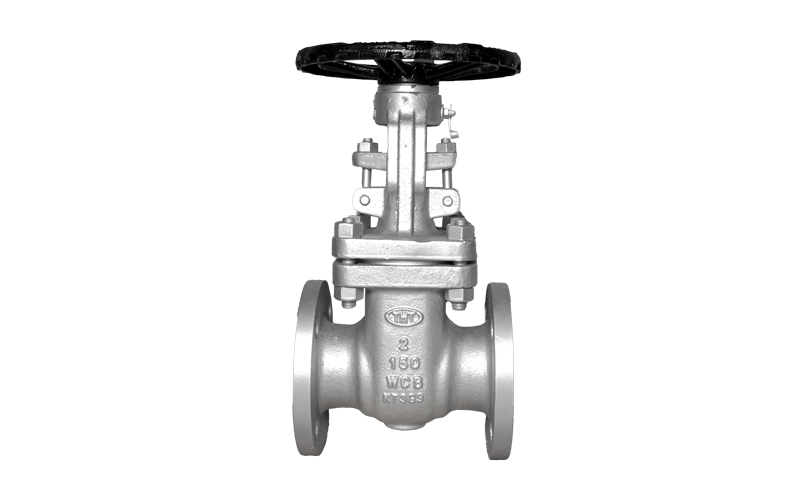

  • WCB
    도면
    • MODEL 150KCF
    • TYPE Gate
    • CLASS ANSI 150
    • 재 질 A216-WCB
    • CONN. RF
    • FEATURE Bolted bonnet
    • 사이즈2"(50mm) ~ 56"(1400mm)

    주조 ANSI 150 주강 게이트밸브

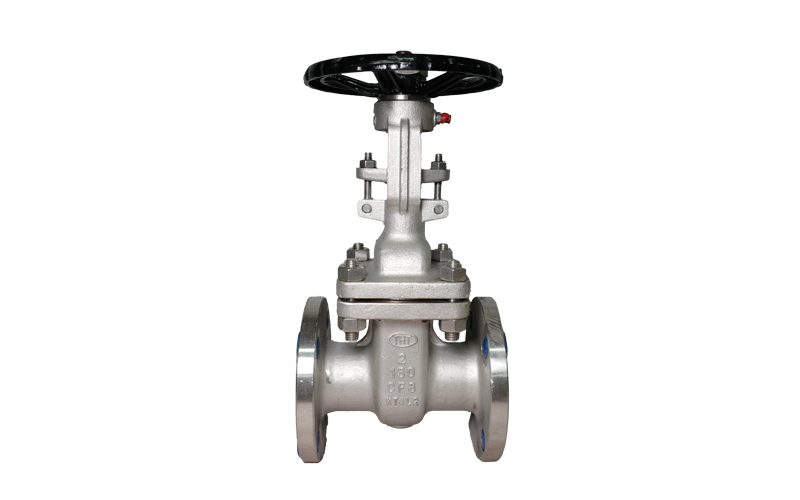

  • CF8
    • MODEL 150KUF
    • TYPE Gate
    • CLASS ANSI 150
    • 재 질 A351-CF8
    • CONN. RF
    • FEATURE Bolted bonnet
    • 사이즈2"(50mm) ~ 36"(900)

    주소 ANSI 150 스테인레스 게이트밸브
