KITZ XJ 시리즈

KITZ 모델명 : FA-10XJMEA

BUTTERFLY



SPECS

10K ALUMINUM ALLOY BODY / WAFER TYPE BUTTERFLY VALVE / LEVER OPERATED

LINE UP

KITZ XJ 시리즈는 버터플라이 밸브의 구조적 장점인 컴팩트함과 경량화를 통해 배관 설치가 용이하며, 다른 밸브 대비 최고의 가성비를 제공합니다. 특히, XJ 시리즈는 알루미늄 바디를 채택하여 더욱 독보적인 특징을 갖추고 있습니다. 또한, 유체가 접촉하는 부분은 바디의 알루미늄이 아닌 Stainless still 디스크와 Rubber 시트로 구성되어 있어, 우수한 내유체성을 보장합니다.

생산가능 범위
CLASS
JIS 10K / ASME Class 150 / EN1092 PN16
Size
40A ~ 300A (1½" ~ 12")
End Connection
Wafer Type (API 609, BS 5155 Short Pattern)※ 플랜지 사이 삽입형, 가스켓 불필요
Feature
• Long/Short/Neckless Type 선택 • ISO 5211 규격 액추에이터 패드 • S형상 유로 디스크(CF8M)
Material
• Body: 알루미늄 다이케스트 • Disc: CF8M 스테인레스 • Seat: EPDM • Stem: STS 410 • Bearing: PTFE/PPS/브론즈
Actuator Option

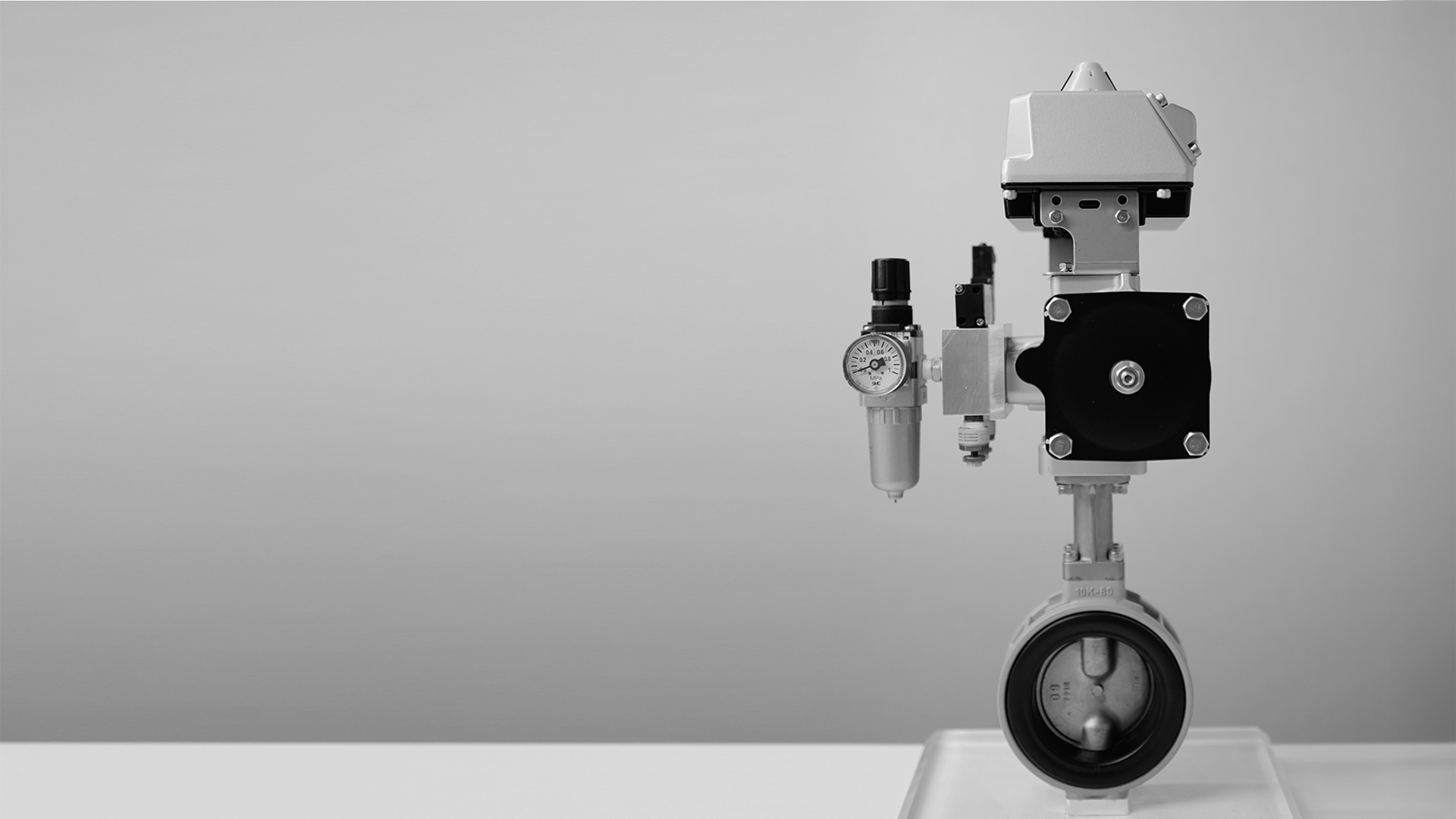

• 레버 핸들 • 기어 핸들 • 공압 액추에이터 (복동/단동) • 전동 액추에이터 (EXS) • 소켓 렌치 (넥리스용)
Temperature Range
-20°C ~ +120°C (연속 사용 시: 0°C ~ +100°C)
Pressure Rating
- JIS 10K: 1.0 MPa- ASME Class 150: 1.0 MPa- PN16: 1.6 MPa
▼ ASTM 재질코드 설명 -- 참조
A105 (A216 WCB)
탄소강으로 고온 고압 용도에 적합한 단조 재질. 최대 약 425°C 사용.
A350-LF2 (A352 LCB)
저온 환경용 탄소강으로 충격 저항이 우수. -46°C 이하 사용.
A182-F304 (A351 CF8)
18-8 스테인레스강으로 내식성과 내구성이 우수. 최대 약 316°C 사용.
A182-F316 (A351 CF8M)
18-8 스테인레스강에 몰리브덴을 추가하여 내식성과 내구성이 강화. 최대 약 316°C 사용.
A182-F304L (A351 CF3)
저탄소 버전의 F304로 용접성이 뛰어남. 최대 약 316°C 사용.
A182-F316L (A351 CF3M)
저탄소 버전의 F316으로 용접성이 우수. 최대 약 316°C 사용.
A182-F321 (A351 CF8C)
티타늄으로 안정화된 오스테나이트계 스테인레스강으로 고온 환경에 적합. 최대 약 425°C 사용.
A182-F347 (A351 CF8C)
나이오븀으로 안정화된 오스테나이트계 스테인레스강으로 고온 환경에 적합. 최대 약 425°C 사용.
A182-F5 (A217 C5)
5% 크롬, 0.5% 몰리브덴을 포함한 합금강으로 고온 고압 내식성이 우수. 최대 약 593°C 사용.
A182-F9 (A217 C12)
9% 크롬 합금강으로 고온 및 크리프 저항이 뛰어남. 최대 약 649°C 사용.
A182-F11 (A217 WC6)
1.25% 크롬, 0.5% 몰리브덴을 포함한 합금강으로 중온 및 고압용. 최대 약 538°C 사용.
A182-F22 (A217 WC9)
2.25% 크롬, 1% 몰리브덴 합금강으로 고온 환경에 적합. 최대 약 593°C 사용.
A182-F51 (A890 4A)
듀플렉스 스테인레스강으로 강도와 내식성이 우수. 최대 약 316°C 사용.
A182-F91 (A217 C12)
9% 크롬, 1% 몰리브덴 합금강으로 고온 크리프 저항성이 뛰어남. 최대 약 649°C 사용.
  • 알루미늄
    도면

  • 모델명 : 10XJME

  • 재질 :
    BODY - 알루미늄 다이케스트 ( ADC12)
    STEM - 스테인레스( SUS410)
    DISC - 스테인레스( A351 Gr.CF8M/SCS14A)
    SEAT RUBBER - EPDM
    O-RING - EPDM
    타입 :    WAFER TYPE BUTTERFLY VALVE
    레이팅 :   JIS 5K/10K
    엑튜에이터 :   LEVER OPERATED LONG NECK
    사이즈 :   1½"(40mm)~6"(150mm)
  • 10K 알루미늄 합금 웨이퍼 타입 버터플라이 밸브
  • 알루미늄
    도면

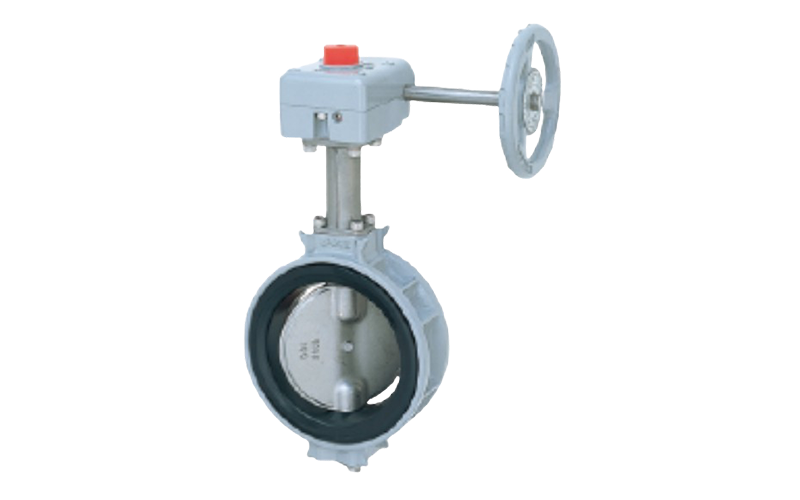

  • 모델명 : G-10XJME

  • 재질 :
    BODY - 알루미늄 다이케스트 ( ADC12)
    STEM - 스테인레스( SUS410)
    DISC - 스테인레스( A351 Gr.CF8M/SCS14A)
    SEAT RUBBER - EPDM
    O-RING - EPDM
    타입 :    WAFER TYPE BUTTERFLY VALVE
    레이팅 :   JIS 5K/10K
    엑튜에이터 :   GEAR OPERATED LONG NECK
    사이즈 :   1½"(40mm)~12"(300mm)
  • 10K 알루미늄 합금 웨이퍼 타입 버터플라이 밸브
  • 알루미늄
    도면

  • 모델명 : 10XJME

  • 재질 :
    BODY - 알루미늄 다이케스트 ( ADC12)
    STEM - 스테인레스 스틸 ( SUS410)
    DISC - 스테인레스 스틸 ( A351 Gr.CF8M/SCS14A)
    SEAT RUBBER - EPDM
    O-RING - EPDM
    타입 :    WAFER TYPE BUTTERFLY VALVE
    레이팅 :   JIS 5K/10K
    엑튜에이터 :   LEVER OPERATED LONG NECK
    표준 :   JIS B2002
    사이즈 :   40A (1½")
  • 10K 알루미늄 합금 웨이퍼 타입 버터플라이 밸브
  • 알루미늄
    도면

  • 모델명 : 10XJME

  • 재질 :
    BODY - 알루미늄 다이케스트 ( ADC12)
    STEM - 스테인레스 스틸 ( SUS410)
    DISC - 스테인레스 스틸 ( A351 Gr.CF8M/SCS14A)
    SEAT RUBBER - EPDM
    O-RING - EPDM
    타입 :    WAFER TYPE BUTTERFLY VALVE
    레이팅 :   JIS 5K/10K
    엑튜에이터 :   LEVER OPERATED LONG NECK
    표준 :   JIS B2002
    사이즈 :   40A (1½")
  • 10K 알루미늄 합금 웨이퍼 타입 버터플라이 밸브
