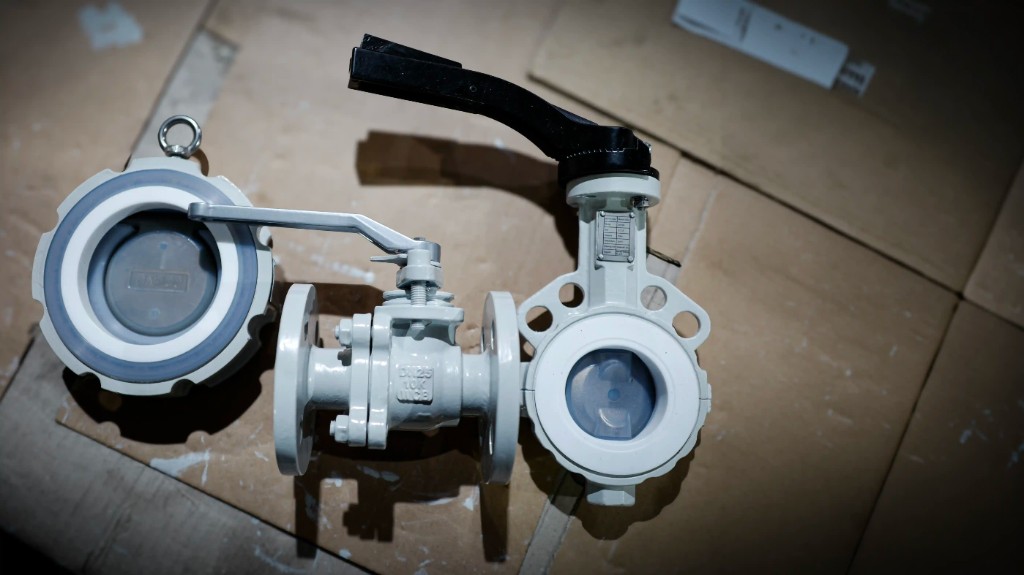

LINE UP
정수·하수, HVAC, 일반 플랜트, 산업 배관, 데이터센터 등 다양한 분야에 사용합니다. 구경 1.5"(DN 40)~160"(DN 4000), 오프셋형 2"~144", 상수도용 8"~120", Body 재질 회주철·덕타일·탄소강·스테인리스(304/316)·저온강·브론즈, SEAT는 EPDM·NBR·FKM(Viton)·PTFE·Metal, 특수재질 Duplex·Inconel·Monel 이 가능합니다.
Product Lines
Concentric · Double/Triple Offset · PTFE-Lined · Waterworks · Cartridge BFV · Butterfly Check · Dual Plate Check
Size
BFV 1.5"(DN 40)~160"(DN 4000) · Offset 2"~144" · Waterworks 8"~120" · Check 2"~120" · Overall DN 40~3600
CLASS
API 609 · ASME Class 150~1500 · JIS 5K/10K · PN 6/10/16 · AWWA Class 25/75/150
End Connection
Wafer · Lug · Double Flange (Short/Long) · ASME / BS EN / JIS flange
Feature
- • API 609 고성능·일반용 버터플라이 밸브
- • 13종 시트 타입 · Fire Safe / Anti-Static / Cryogenic 옵션
- • Lever / Gear / Pneumatic / Electric 액추에이션
- • API 598 · ISO 5208 · Fire test 750°C · ISO 9001
Material
Body — Grey Iron · Ductile · Carbon Steel · Stainless (304/316) · Low-Temp Steel · Bronze / Seat — EPDM · NBR · FKM · PTFE · Metal / Special — Duplex · Inconel · Monel
▼ ASTM 재질코드 설명 -- 참조
A216 WCB
탄소강 주조 바디 — 일반 산업·상수도용 버터플라이에 널리 사용.
A351 CF8 / CF8M
스테인리스 주조 바디 — 내식성이 필요한 케미컬·해양 환경에 적용.
A182 F304 / F316
스테인리스 단조 부품 — 고온·고압 및 부식성 유체 라인에 사용.
A395 / A536
덕타일 주철 바디 — 대구경·상수도·워터웍스 라인에 적합.
A182 F51 / F53
듀플렉스 스테인리스 — 염수·황화수소 등 고부식 환경 대응.
-

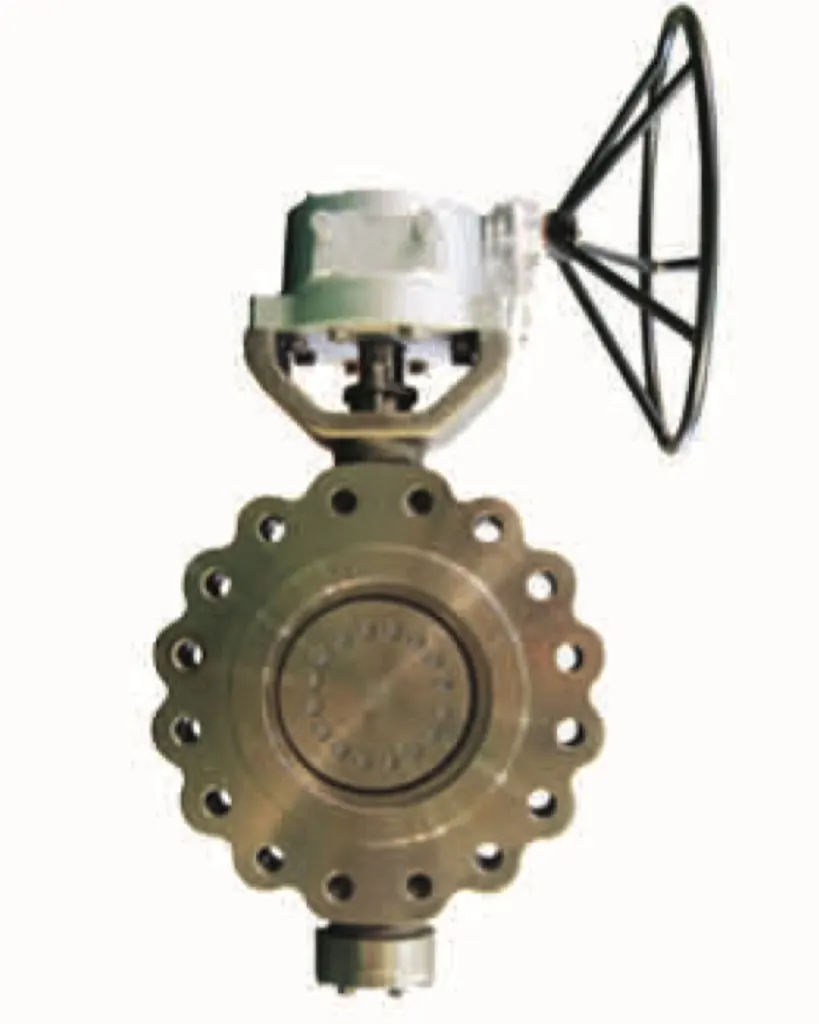

Triple Offset -
- 모델명 : Triple Offset
- Design API 609 Cat. B · ASME B16.34
- End Conn. Wafer / Lugged / Double Flange (Short / Long)
- Flange standard ASME B16.5/16.47 · EN 1092-1 · JIS B2220
- Pressure rating Class 150/300/600/900/1500 · PN 10/16
- SIZE 3"~144" · DN 80~3600
- Testing API 598 · ASME B16.104/FCI 70-2 · ISO 5208
-
재질 :
탄소강 · 저온강 · 스테인리스 · 듀플렉스 · 특수합금
Carbon steel - A105 · A216 WCB/WCC/WC6/WC9
Low-temp steel - A350 LF2 · A352 LCB/LCC
Stainless - A182 F304/F316 · A351 CF8/CF8M/CF3/CF3M
Duplex - A182 F51/F53/F55 · A995 4A/5A/6A
Special alloy - Inconel 625 · 254SMO · Monel K400/K500
고온/고압용 금속시트 중심의 고성능 트리플 오프셋 버터플라이 밸브입니다.
-

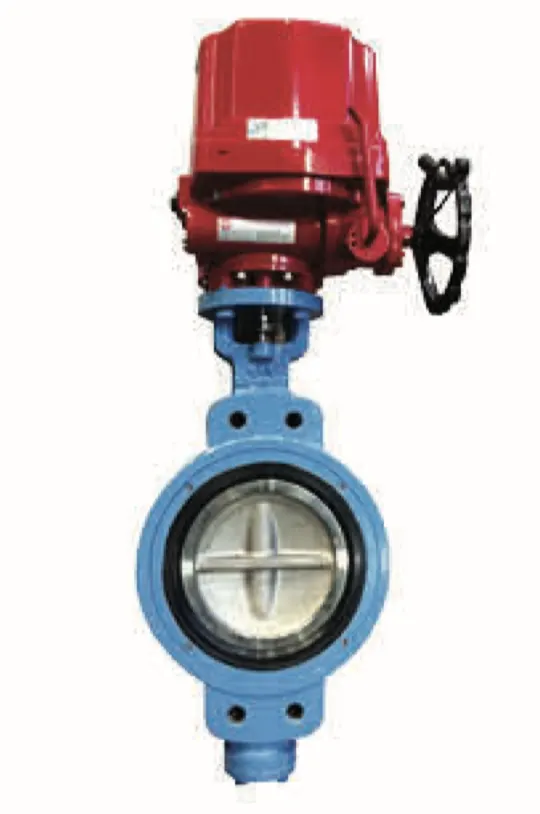

Double Offset -
- 모델명 : Double Offset
- Design API 609 Cat. B · ASME B16.34
- End Conn. Wafer / Lugged / Double Flange (Short / Long)
- Flange standard ASME B16.5/16.47 · EN 1092-1 · JIS B2220
- Pressure rating Class 150/300 · PN 10/16
- SIZE 2"~144" · DN 50~3600
- Testing API 598 · ASME B16.104/FCI 70-2 · ISO 5208
-
재질 :
탄소강 · 저온강 · 스테인리스 · 듀플렉스 · 특수합금
Carbon steel - A105 · A216 WCB/WCC/WC6/WC9
Low-temp steel - A350 LF2 · A352 LCB/LCC
Stainless - A182 F304/F316 · A351 CF8/CF8M/CF3/CF3M
Duplex - A182 F51/F53/F55 · A995 4A/5A/6A
Special alloy - Inconel 625 · 254SMO · Monel K400/K500
범용 공정에서 널리 사용하는 하이퍼포먼스 더블 오프셋 버터플라이 밸브입니다.
-
Waterworks -
- 모델명 : Waterworks
- Design AWWA C504 · BS 5155 · JIS B2064
- End Conn. BS 5155 Short Type · AWWA C504 Short Type
- Flange standard ASME B16.5/16.47 · EN 1092-1 · JIS B2220
- Pressure rating AWWA Class 25/75/150
- SIZE 8"~120" · DN 200~3000
- Testing AWWA C504
-
재질 :
주철/덕타일 · 탄소강 · 스테인리스 · 고무 시트/라이너
Body - A126 CL.B · A536 · A216 WCB
Disc - A536 · A216 WCB · A351 CF8/CF8M · B148 C95800
Body seat - A276 304/316 · B148 C95800 · NBR · EPDM
Disc seat - A276 304/316 · B148 C95800 · NBR · EPDM
Liner - Natural rubber · NBR · EPDM
상수도/하수도 및 수처리 라인에 적합한 대구경 워터웍스 버터플라이 밸브입니다.
-

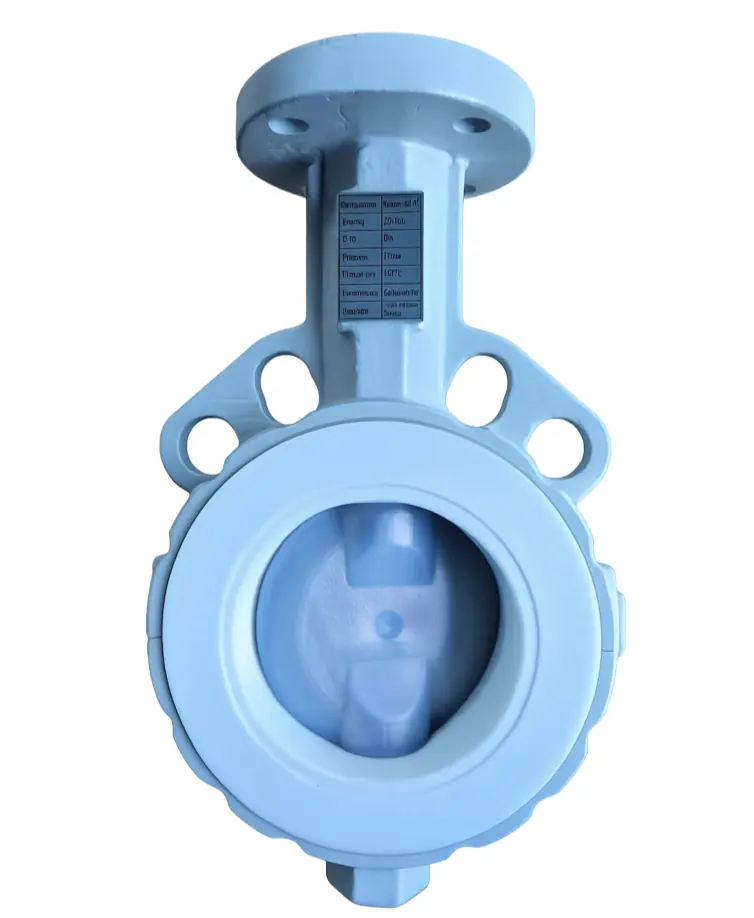

PTFE-Lined -
- 모델명 : PTFE-Lined
- Design API 609 Cat. A · ISO 5752 Sr.20 · MSS SP 67
- End Conn. Wafer / Lugged
- Flange standard ASME B16.5 · EN 1092-1 · JIS B2220
- Pressure rating Class 150 · PN 10/16
- SIZE 2"~24" · DN 50~600
- Testing API 598 · High voltage pin hole test
-
재질 :
주철/덕타일 · 스테인리스 · 듀플렉스 · PTFE 라이닝 · 특수합금
Cast iron - A216 WCB
Ductile iron - A395 Gr.60-40-18 · A536 Gr.65-45-12
Stainless - A351 CF8/CF8M/CF3/CF3M
Duplex - A890 4A/5A/6A · A995 4A/5A/6A
Special alloy - Inconel 625 · 254SMO · Monel K400/K500
내식성이 필요한 케미컬 라인에 대응하는 PTFE 라이닝 버터플라이 밸브입니다.
-

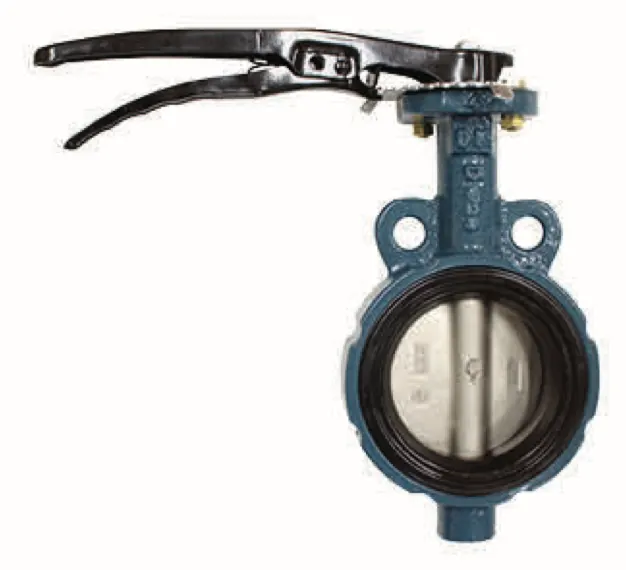

Concentric -
- 모델명 : Concentric
- Design ISO 5752 / BS 5155 · MSS SP 67 / API 609
- End Conn. Wafer / Lugged / Double Flange · ISO 5752 Sr.13/20
- Flange standard ASME B16.5/16.47 · EN 1092-1 · JIS B2220
- Pressure rating Class 150 · JIS 5K/10K · PN 6/10/16
- SIZE 1.5"~160" · DN 40~4000
- Testing API 598 · MSS SP 67
-
재질 :
주철/덕타일 · 탄소강 · 스테인리스 · 브론즈 · 고무/테프론 시트
Body - A126 CL.B1 · A395 · A536 · A216 WCB · A351 CF8/CF8M
Disc - A351 CF8/CF8M · B62 C83600 · B148 C95800
Seat - EPDM · Viton · NBR · PTFE
Stem - SUS 630 · A276 410 · A276 304/316 · A276 17-4PH
일반 산업/건물 설비에서 폭넓게 적용되는 센터라인 콘센트릭 버터플라이 밸브입니다.
-

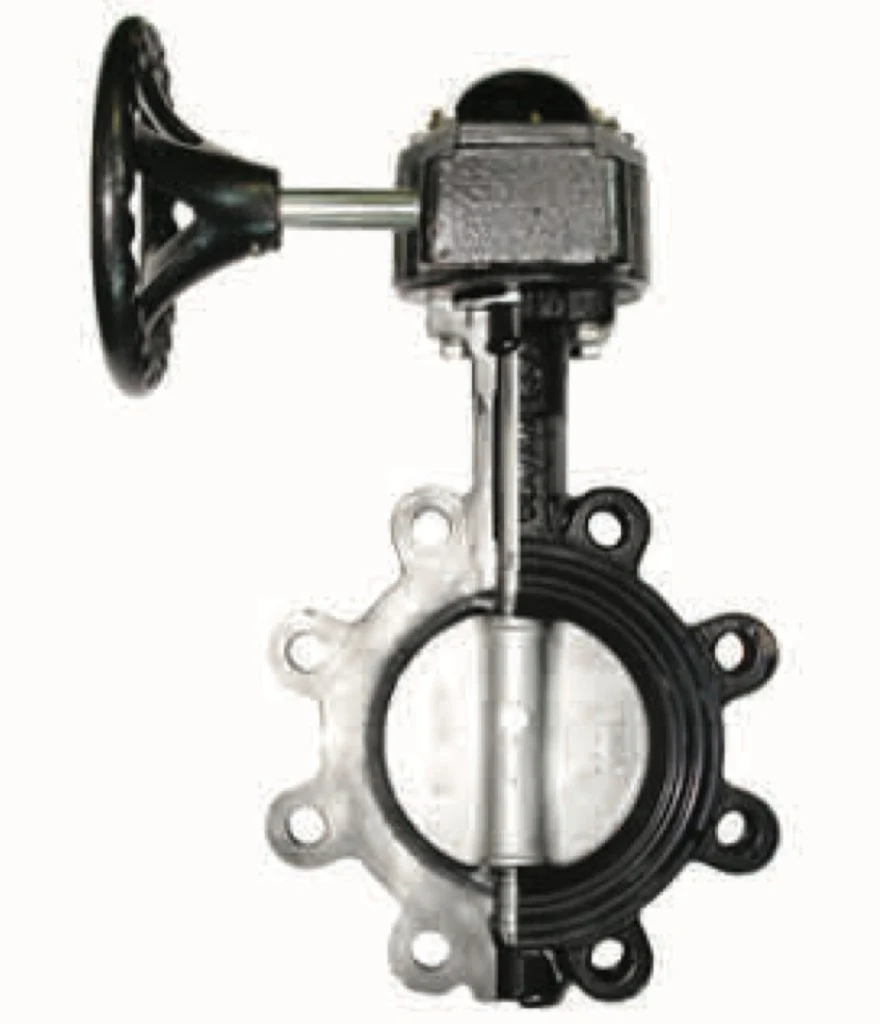

Cartridge Seat -
- 모델명 : Cartridge Seat
- Design API 609 Cat. A · ISO 5752 Sr.20 · MSS SP 67
- End Conn. Wafer / Lugged
- Flange standard ASME B16.5 · EN 1092-1 · JIS B2220
- Pressure rating 20 bar · 285 psi · PN 10/16
- SIZE 2"~24" · DN 50~600
- Testing Shell 31 bar / Closure 23 bar
-
재질 :
주철/덕타일 · 스테인리스 · 듀플렉스 · 고무 라이너
Cast iron - A126 CL. B
Ductile iron - A395 Gr.60-40-18 · A536 Gr.65-45-12
Stainless - A351 CF8/CF8M/CF3/CF3M
Duplex - A890 4A/5A/6A · A995 4A/5A/6A
Liner - Nitrile rubber with phenolic backing · EPDM rubber with phenolic backing
카트리지 시트 구조로 정비성과 교체 편의성을 강화한 버터플라이 밸브입니다.
-

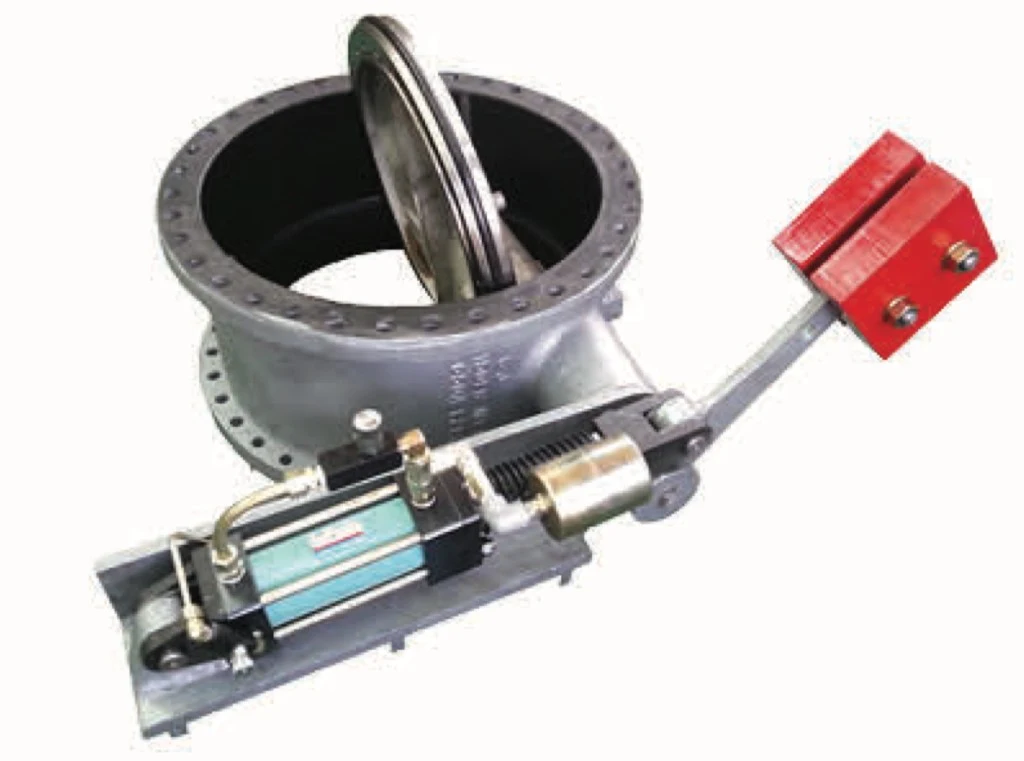

Butterfly Check -
- 모델명 : Butterfly Check
- Design AWWA C504 · BS 5155 · JIS B2064 (reference)
- End Conn. BS 5155 Short Type · AWWA C504 Short Type
- Flange standard ASME B16.5/16.47 · EN 1092-1 · JIS B2220
- Pressure rating AWWA Class 25/75/150
- SIZE 8"~120" · DN 200~3000
- Testing AWWA C504
-
재질 :
주철/덕타일 · 탄소강 · 스테인리스 · 고무 시트/라이너
Body - A126 CL.B · A536 · A216 WCB
Disc - A536 · A216 WCB · A351 CF8/CF8M · B148 C95800
Body seat - A276 304/316 · B148 C95800 · NBR · EPDM
Disc seat - A276 304/316 · B148 C95800 · NBR · EPDM
Liner - Natural rubber · NBR · EPDM
역류 방지 기능 중심의 버터플라이 타입 체크 밸브 라인업입니다.
-

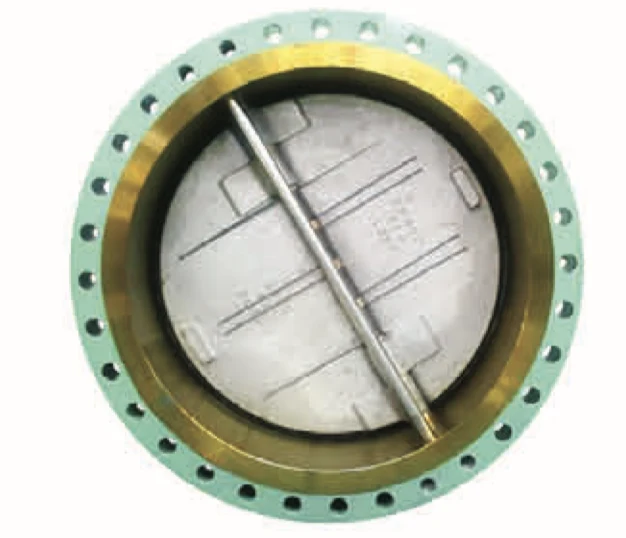

Dual Plate Check -
- 모델명 : Dual Plate Check
- Design API 6D · API 594
- End Conn. API 6D · API 594
- Flange standard ASME B16.5 · EN 1092-1 · JIS B2220
- Pressure rating Class 150/300/600/900/1500 · PN 10/16
- SIZE 2"~60" · DN 50~1500
- Testing API 6D · API 594
-
재질 :
탄소강 · 저온강 · 스테인리스 · 듀플렉스 · 특수합금
Carbon steel - A105 · A216 WCB/WCC/WC6/WC9
Low-temp steel - A350 LF2 · A352 LCB/LCC
Stainless - A182 F304/F316 · A351 CF8/CF8M/CF3/CF3M
Duplex - A182 F51/F53/F55 · A995 4A/5A/6A
Special alloy - Inconel 625 · 254SMO · Monel K400/K500
컴팩트 구조와 빠른 응답 특성의 듀얼 플레이트 체크 밸브입니다.
×
![]()
