HYDRO TEST
- BACK SEAT
- BODY SHELL
- SEAT TEST
GATE VALVE HYDRO TEST
API 598 / ASME B16.34
- BACK SEAT
- ANSI 150LB 기준 HYDRO 23BAR
-

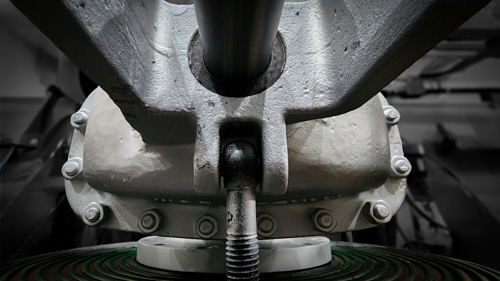

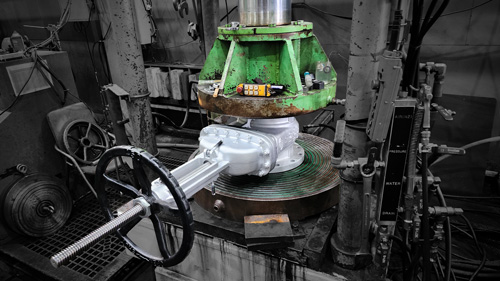

- 1. BACK SEAT 안착작업
-

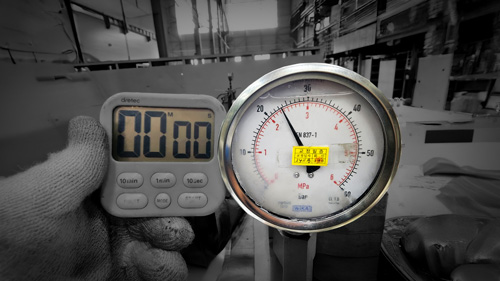

- 2. HYDRO 22BAR 세팅
-

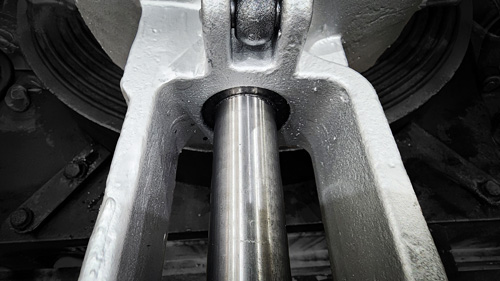

- 3. GLAND 부분 LEAK 확인-1
-
- 4. GLAND 부분 LEAK 확인-2
-

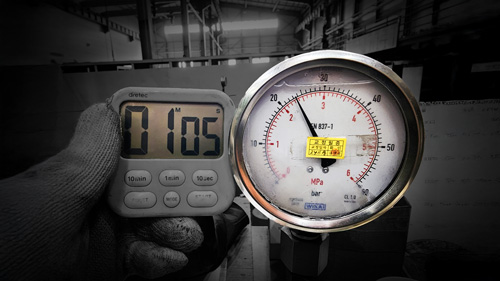

- 5. ANSI 150LB 기준 경과시간 ( 1 min. )

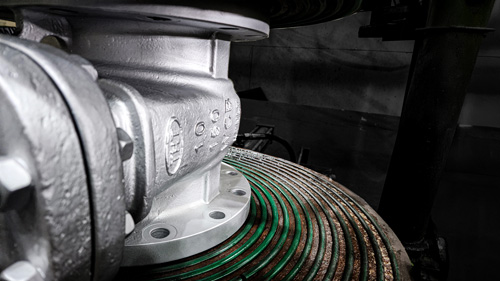

- BODY SHELL TEST
- ANSI 150LB 기준 HYDRO 32BAR
-

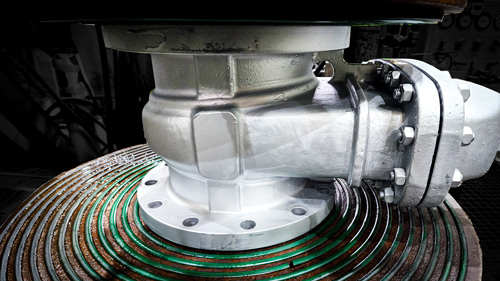

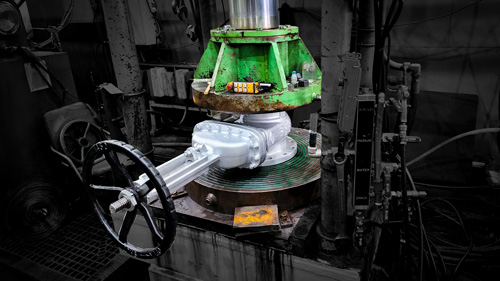

- 1. VALVE 내부 HYDRO 가입
-

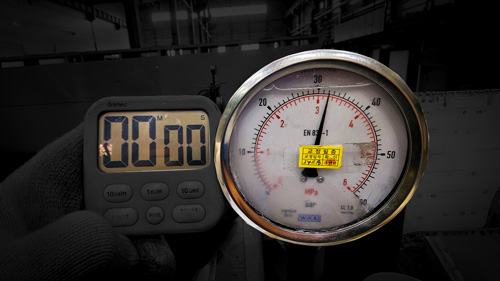

- 2. HYDRO 32 BAR 세팅
-

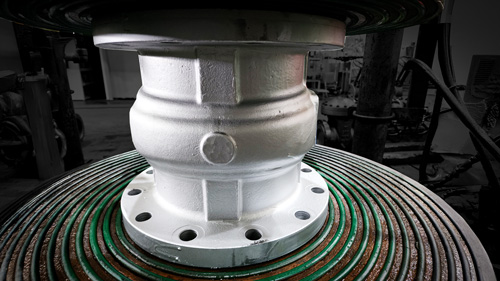

- 3. SHELL LEAK 확인 1
-

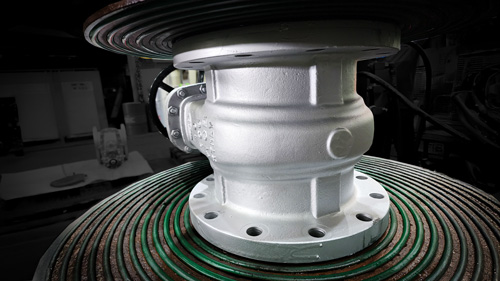

- 4. SHELL LEAK 확인 2
-
- 5. SHELL LEAK 확인 3
-
- 6. SHELL LEAK 확인 4
-

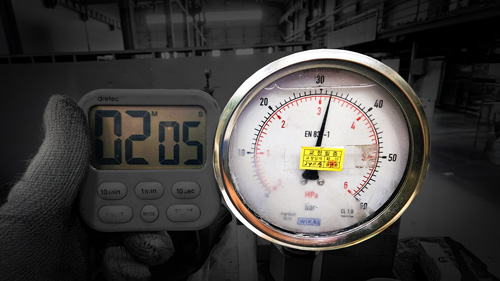

- 7. ANSI 150 LB 기준 경과시간 ( 2 min. )
- SEAT TEST
- ANSI 150LB 기준 HYDRO 6BAR
-

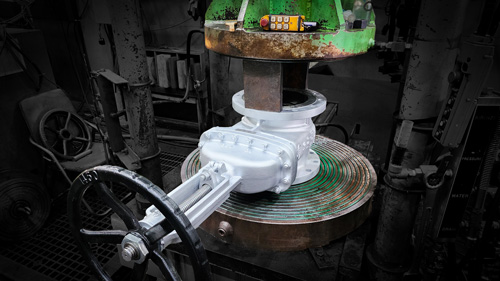

- 1. CAVITY 부분 AIR 가압
-

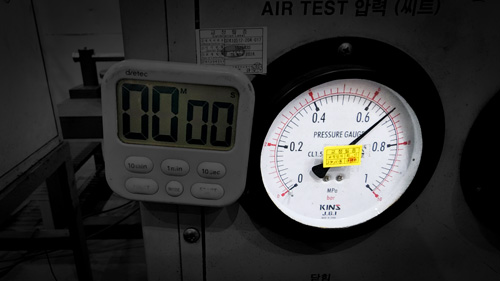

- 2. AIR 6BAR 세팅
-

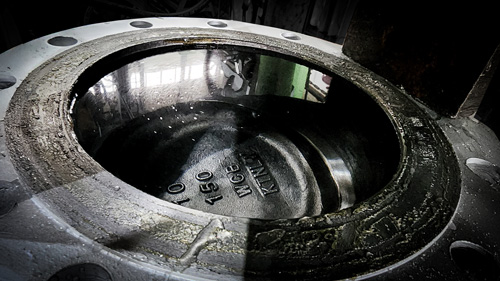

- 3. OUTLET 부분 BUBBLE 확인
-

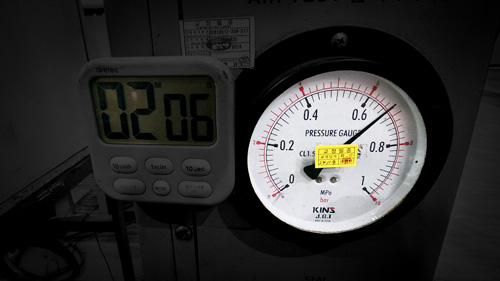

- 4. 기준경과시간 ( 2 min. )
-
- 5. CAVITY 부분 AIR 가압
-
- 6. AIR 6BAR 세팅
-

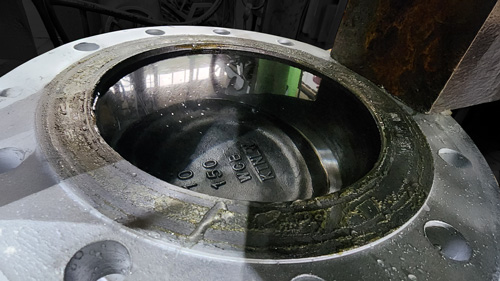

- 7. INLET 부분 BUBBLE 확인
-
- 8. 기준경과시간 (2 min. )
