체크 밸브

FEATURE

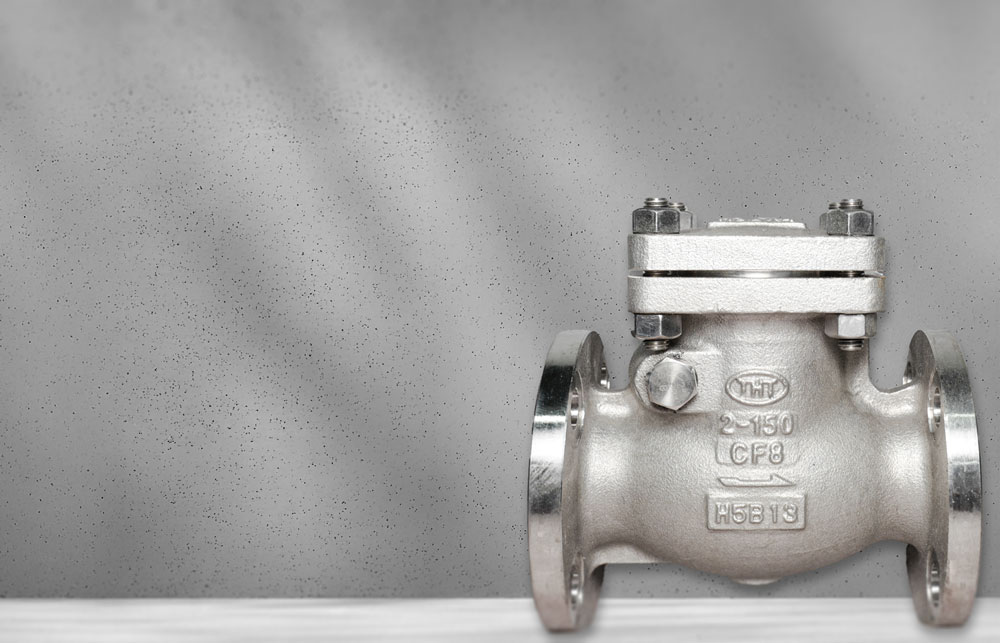

Check Valve는 유체의 역류를 방지하는 자동 밸브로, 일반적으로 압력 변화나 중력에 의해 작동합니다. Swing Check Valve는 수평 배관에 설치되며, 디스크가 수직으로 움직여 빠른 개폐가 가능하고 압력 유지에도 효과적입니다.

Check Valve는 역류를 막는 자동 밸브로, Lift 타입은 수평 배관에 설치되어 빠르게 열리고 닫히며 압력 유지에 유리합니다.

ㄴ

FLOTEC

CHECK

CUSTOMIZING

150(JIS 10K) 300(JIS 20K) 600(JIS 30K) 900/1500(JIS 63K) 2500/ 2"~30" / End conn. RF, FF, BW,RTJ,TG /A216-WCB/A217-WC6,AWC9,C5,A351-CF8,CF8M,CF3,CF3M/A352-LCB

LINE UP

ASME Class 150~2500, 2”~36”까지 다양한 규격을 지원하며, RF/FF, BW, RTJ, TG 등 여러 엔드 방식이 가능합니다. BB 및 PSB 구조로 신뢰성과 내구성이 뛰어나며, A216-WCB, A217-WC6, AWC9, C5, A351-CF8계, A352-LCB 등 다양한 재질로 제작되어 폭넓은 산업 분야에 적용됩니다..

ASME Class 150~2500, 2”~36” 사이즈를 지원하며, 다양한 엔드 타입과 재질(A216-WCB, CF8계 등)로 산업 전반에 적용됩니다.

Capacity
CLASS
150(JIS 10K) 300(JIS 20K) 600(JIS 30K) 900/1500(JIS 63K) 2500
Size
2"~36"
End Connection
RF / FF / BW / RTJ / TG
Feature
BC(Bolted cap), PSC(Pressure seal cap)
Material
A216-WCB/A217-WC6,AWC9,C5,A351-CF8,CF8M,CF3,CF3M/A352-LCB, ETC
▼ 재질 설명 -- 참조
A216-WCB
주강(Carbon Steel Cast)으로 중·저온용 일반 산업용 밸브에 널리 사용. 최대 약 425°C 사용.
A217-WC6
크롬-몰리브덴 합금강으로 고온 고압용에 적합. 최대 약 593°C 사용.
A217-WC9
WC6보다 높은 크롬 함량으로 고온산화 및 부식 저항이 우수. 최대 약 593°C 사용.
A217-C5
고온 고압 및 고부식 환경에 적합한 5% 크롬-0.5% 몰리브덴 합금강. 최대 약 650°C 사용.
A351-CF8
304계 스테인리스 주강으로 내식성과 내열성이 우수. 최대 약 316°C 사용.
A351-CF8M
316계 스테인리스 주강으로 염소 이온 환경에서도 우수한 내식성. 최대 약 316°C 사용.
A351-CF3
304L계 저탄소 스테인리스 주강으로 용접성과 내식성이 뛰어남. 최대 약 316°C 사용.
A351-CF3M
316L계 저탄소 스테인리스 주강으로 우수한 용접성과 탁월한 내식성. 최대 약 316°C 사용.
A352-LCB
저온 탄소강 주강으로 -46°C까지 사용 가능. 극저온용 밸브에 사용.
  • WCB
    도면
    • MODEL 150CCF
    • TYPE Check
    • CLASS ANSI 150
    • 재 질 A216-WCB
    • CONN. RF
    • FEATURE Bolted cap
    • 사이즈2"(50mm) ~ 30"(750)

    주조 ANSI 150 주강 체크밸브

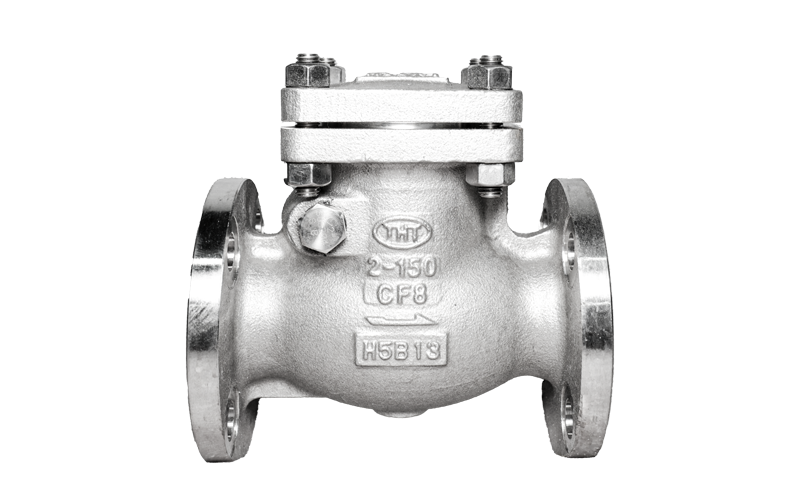

  • CF8
    • MODEL 150CUF
    • TYPE Check
    • CLASS ANSI 150
    • 재 질 A351-CF8
    • CONN. RF
    • FEATURE Bolted cap
    • 사이즈2"(50mm) ~ 30"(750)

    주조 ANSI 150 스테인레스 체크밸브
