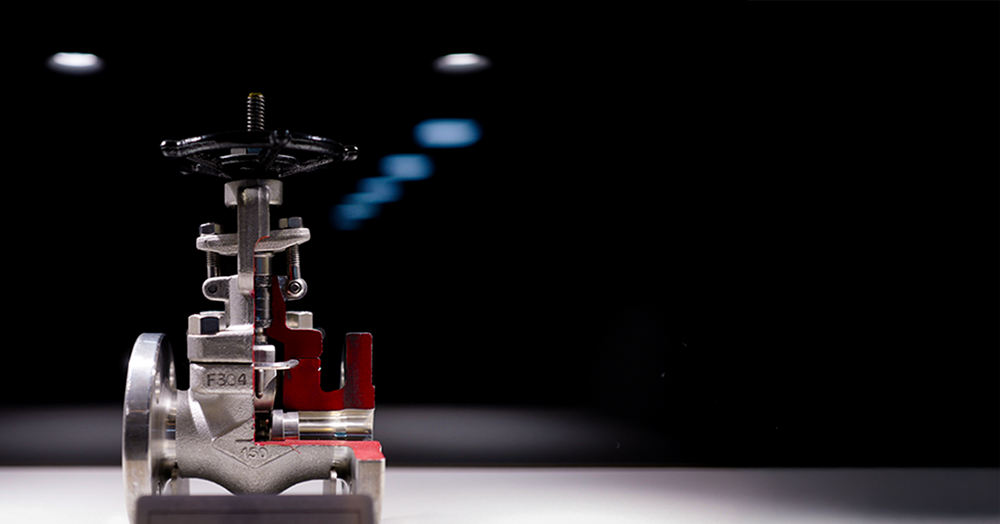

단조 게이트 밸브

FEATURE

게이트 밸브는 양방향으로 흐름을 차단하며, 완전히 열렸을 때 압력 손실이 거의 없어 효율적인 시스템 운영이 가능합니다. 부분적으로 열거나 닫으면 시트 손상의 위험이 있어 완전히 열거나 닫힌 상태에서 최적의 성능을 발휘합니다. API 600, API 602 등 국제 인증과 ANSI 2500LBS 고압 환경용 밸브로 품질과 신뢰성을 입증받았습니다. 최신 SMART FACTORY 시스템과 글로벌 인증을 통해 다양한 산업 환경에서도 안정적이고 효과적인 솔루션을 제공합니다.

게이트 밸브는 양방향 차단이 가능하며, 완전 개방 시 압력 손실이 적고 시트 보호를 위해 완전 개폐 상태에서 최적 성능을 발휘합니다. 국제 인증(API 600, 602, ANSI 2500LBS)과 스마트 팩토리 기반 생산으로 다양한 산업에 신뢰성 있는 솔루션을 제공합니다.

FLOTEC 모델명 : F150KUF

FORGED GATE

CUSTOMIZED

API 800, 1500 / ASME Class 150, 300, 600, 900, 1500, 2500 /Socket welding, Threaded, Butt welding, Flanged/ Bolted Bonnet or Welded Bonnet, Outside Screw & Yoke, Solid Wedge Disc, Renewable Seat./ ASTM A105, A182-F5, A182-F9, A182-F11, A182-F22, A182-F304, A182-F316, A182-F304L, A182-F316L, A182-F321, A182-F347, A182-F51, A182-F91, A350-LF2

LINE UP

API 800, 1500 및 ASME Class 150~2500을 충족하며, 3/8"~2" 사이즈를 지원합니다. 소켓, 나사, 플랜지 등 다양한 연결 방식과 볼트형 또는 용접형 보닛, 외부 나사 구조, 교체형 시트를 특징으로 합니다. 주요 재질은 A105, F304, 등으로, 다양한 산업 환경에 적합합니다.

API 800, 1500 및 ASME Class 150~2500, 3/8"~2" 사이즈 지원. 소켓, 나사, 플랜지 연결 가능. 볼트형 보닛, 외부 나사, 교체형 시트 구조. A182-F5, F304 등 다양한 재질 적용.

생산가능 범위
CLASS
API 800, 1500 / ASME Class 150, 300, 600, 900, 1500, 2500 / JIS 10K, 20K, 30K, 63K
Size
3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
End Connection
Socket welding, Threaded, Butt welding, Flanged
Feature
Bolted Bonnet or Welded Bonnet, Outside Screw & Yoke, Solid Wedge Disc, Renewable Seat.
Material
ASTM A105, A182-F5, A182-F9, A182-F11, A182-F22, A182-F304, A182-F316
A182-F304L, A182-F316L, A182-F321, A182-F347, A182-F51, A182-F91, A350-LF2
▼ ASTM 재질코드 설명 -- 참조
A105 (A216 WCB)
카본스틸로 고온 고압 용도에 적합한 단조 재질. 최대 약 425°C 사용.
A350-LF2 (A352 LCB)
저온 환경용 카본스틸로 충격 저항이 우수. -46°C 이하 사용.
A182-F304 (A351 CF8)
18-8 스테인리스강으로 내식성과 내구성이 우수. 최대 약 316°C 사용.
A182-F316 (A351 CF8M)
18-12 스테인리스강에 몰리브덴을 추가하여 내식성과 내구성이 강화. 최대 약 316°C 사용.
A182-F304L (A351 CF3)
저탄소 버전의 F304로 용접성이 뛰어남. 최대 약 316°C 사용.
A182-F316L (A351 CF3M)
저탄소 버전의 F316으로 용접성이 우수. 최대 약 316°C 사용.
A182-F321 (A351 CF8C)
티타늄으로 안정화된 오스테나이트계 스테인리스강으로 고온 환경에 적합. 최대 약 425°C 사용.
A182-F347 (A351 CF8C)
나이오븀으로 안정화된 오스테나이트계 스테인리스강으로 고온 환경에 적합. 최대 약 425°C 사용.
A182-F5 (A217 C5)
5% 크롬, 0.5% 몰리브덴을 포함한 합금강으로 고온 고압 내식성이 우수. 최대 약 593°C 사용.
A182-F9 (A217 C12)
9% 크롬 합금강으로 고온 및 크리프 저항이 뛰어남. 최대 약 649°C 사용.
A182-F11 (A217 WC6)
1.25% 크롬, 0.5% 몰리브덴을 포함한 합금강으로 중온 및 고압용. 최대 약 538°C 사용.
A182-F22 (A217 WC9)
2.25% 크롬, 1% 몰리브덴 합금강으로 고온 환경에 적합. 최대 약 593°C 사용.
A182-F51 (A890 4A)
듀플렉스 스테인리스강으로 강도와 내식성이 우수. 최대 약 316°C 사용.
A182-F91 (A217 C12)
9% 크롬, 1% 몰리브덴 합금강으로 고온 크리프 저항성이 뛰어남. 최대 약 649°C 사용.
  • F304
    도면
    • MODEL F150KUF
    • TYPE Gate
    • CLASS ANSI 150
    • 재 질 A182-F304
    • CONN. Flanged
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 150# 스테인레스 게이트 밸브

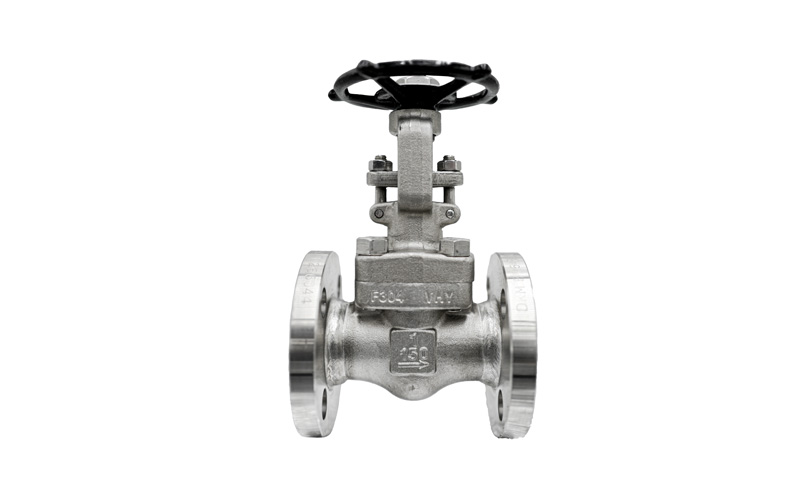

  • F304 /10K
    도면
    • MODEL F10KUF
    • TYPE Gate
    • CLASS JIS 10K
    • 재 질 A182-F304
    • CONN. Flanged
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 800# 스테인레스 게이트 밸브

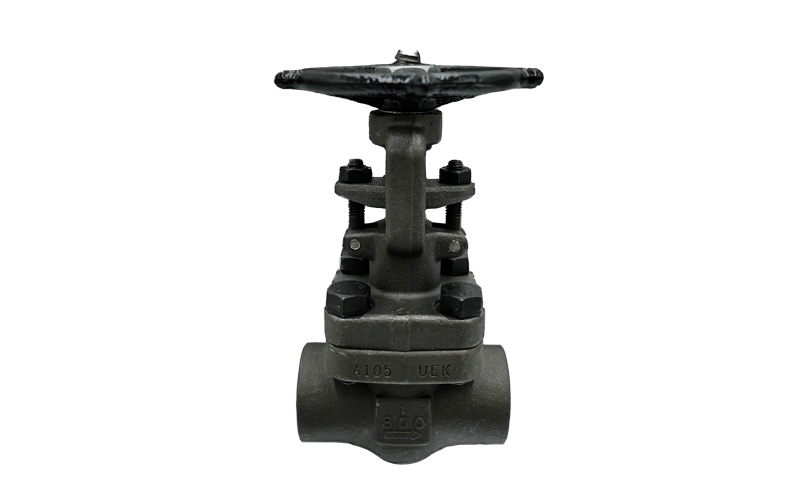

  • A105
    도면
    • MODEL F800KCW
    • TYPE Gate
    • CLASS API 800
    • 재 질 A105
    • CONN. Scoket welding
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 800# 카본스틸 게이트 밸브

  • A105 / Screwed
    도면
    • MODEL F800KCS(NPT)
    • TYPE Gate
    • CLASS API 800
    • 재 질 A105
    • CONN. Screwed(NPT)
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 800# 카본스틸 게이트 밸브

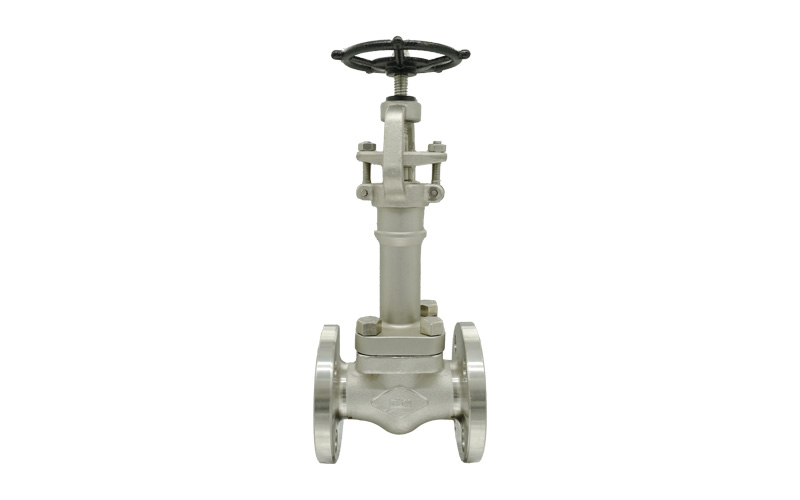

  • EXTENTION
    • MODEL F150KUFX
    • TYPE Extended Gate
    • CLASS ANSI 150
    • 재 질 A182-F304
    • CONN. Flanged
    • FEATURE Extended bolted bonnet
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 150# 스테인레스 게이트 밸브

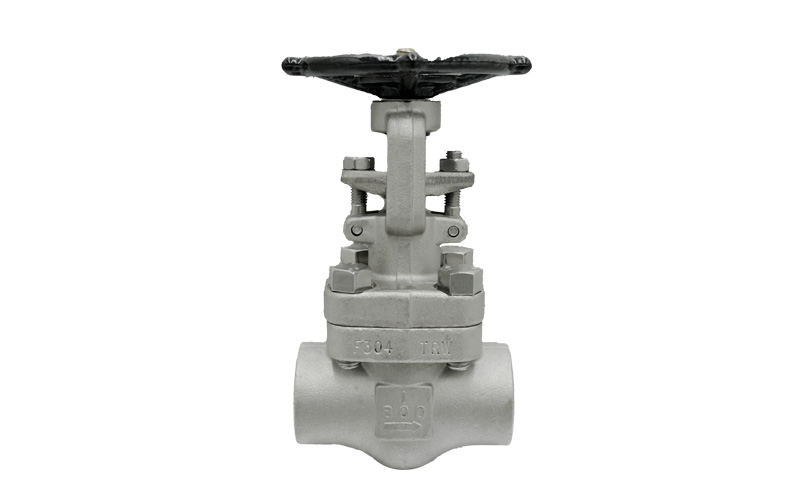

  • F304
    도면
    • MODEL F800KUW
    • TYPE Gate
    • CLASS API 800
    • 재 질 A182-F304
    • CONN. Socket welding
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 800# 스테인레스 게이트 밸브

  • F304 / NPT
    도면
    • MODEL F800KUS(NPT)
    • TYPE Gate
    • CLASS API 800
    • 재 질 A182-F304
    • CONN. Screwed
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 800# 스테인레스 게이트 밸브

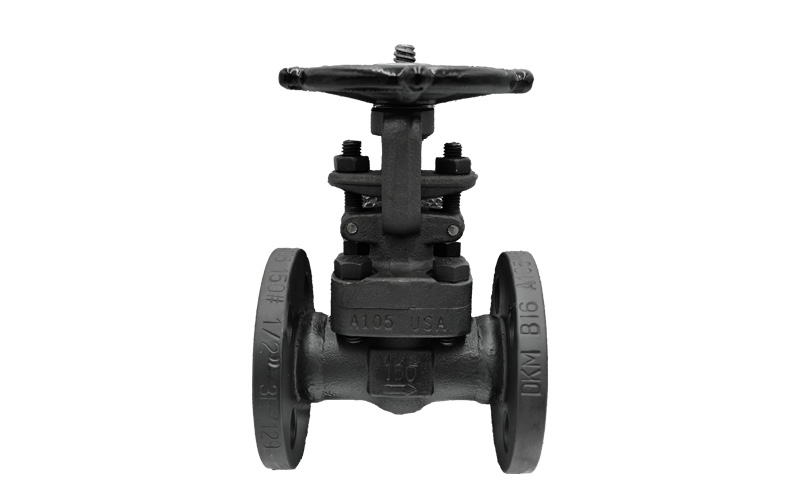

  • A105 / 150#
    • MODEL F150KCF
    • TYPE Gate
    • CLASS ANSI 150
    • 재 질 A105
    • CONN. Flanged
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 150# 카본스틸 게이트 밸브

  • A105 / 10K
    • MODEL F10KCF
    • TYPE Gate
    • CLASS JIS 10K
    • 재 질 A105
    • CONN. Flanged
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 10K 카본스틸 게이트 밸브

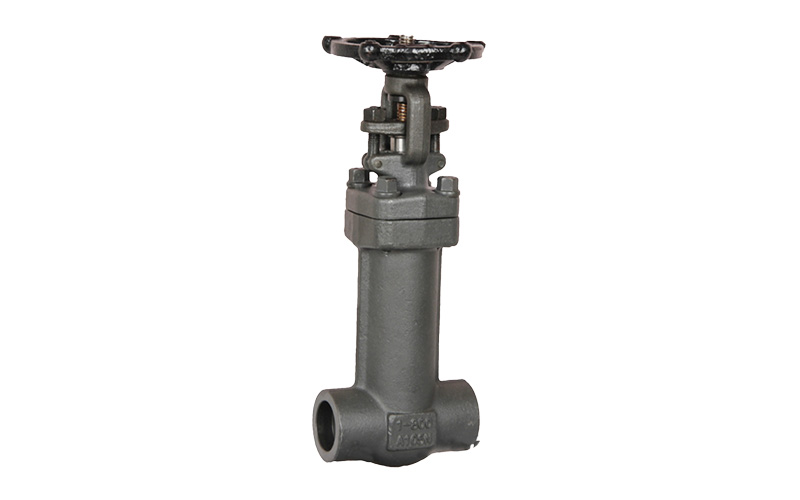

  • 벨로우즈
    • MODEL F800KBCW
    • TYPE Bellows Gate
    • CLASS API 800
    • 재 질 A105
    • CONN. Socket welding
    • FEATURE Bellows / Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    API 800 단조 카본스틸 게이트 밸브

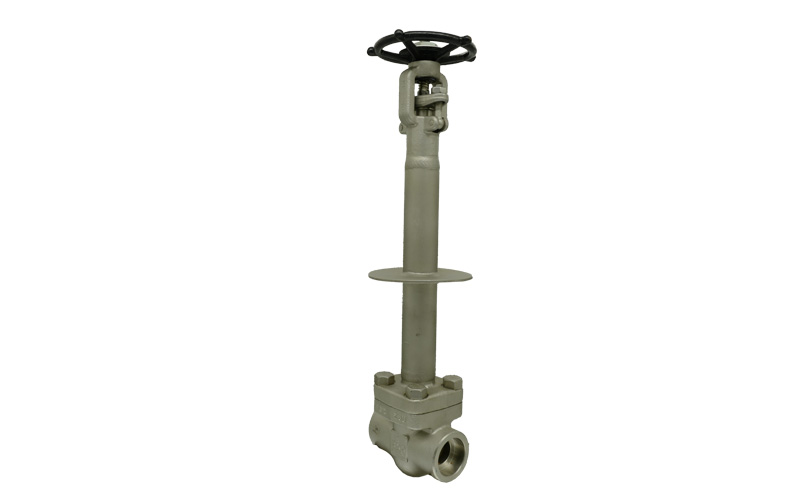

  • 초저온용
    • MODEL F800KUW-CR
    • TYPE Cryogenic Gate
    • CLASS API 800
    • 재 질 A105
    • CONN. Socket welding
    • FEATURE Cryogenic / Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    API 800 단조 카본스틸 게이트 밸브
