단조 글로브 밸브

FEATURE

글로브 밸브는 유량 조절(스로틀링) 용도로 적합하며, 정확하고 반복적인 흐름 조절이 가능합니다. 하지만 압력 강하가 20%를 초과하는 상황에서 밸브를 너무 미세하게 조절하면 과도한 소음과 진동이 발생할 수 있으며, 밸브나 배관이 손상될 위험이 있습니다. 이러한 상황이 예상된다면, 적절한 조치를 저희에게 문의하시기 바랍니다.

FLOTEC 모델명 : F150GUF

FORGED GLOBE

CUSTOMIZED

API 800, 1500 / ASME Class 150, 300, 600, 900, 1500, 2500 /Socket welding, Threaded, Butt welding, Flanged/ Bolted Bonnet or Welded Bonnet, Outside Screw & Yoke, Solid Wedge Disc, Renewable Seat./ ASTM A105, A182-F5, A182-F9, A182-F11, A182-F22, A182-F304, A182-F316, A182-F304L, A182-F316L, A182-F321, A182-F347, A182-F51, A182-F91, A350-LF2

Capacity
CLASS
API 800, 1500 / ASME Class 150, 300, 600, 900, 1500, 2500, 4500 / JIS 10K, 20K, 30K, 63K
Size
3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
End Connection
Socket welding, Threaded, Butt welding, Flanged
Feature
Bolted Bonnet or Welded Bonnet, Outside Screw & Yoke, Plug Disc Parabolic Disc.
Material
ASTM A105, A182-F5, A182-F9, A182-F11, A182-F22, A182-F304, A182-F316
A182-F304L, A182-F316L, A182-F321, A182-F347, A182-F51, A182-F91, A350-LF2
▼ ASTM 재질코드 설명 -- 참조
A105 (A216 WCB)
단조 카본스틸
카본스틸로 고온 고압 용도에 적합한 단조 재질. 최대 약 425°C 사용.
A350-LF2 (A352 LCB)
저온용 단조 카본스틸
저온 환경용 카본스틸로 충격 저항이 우수. -46°C 이하 사용.
A182-F304 (A351 CF8)
304 스테인레스
18-8 스테인리스강으로 내식성과 내구성이 우수. 최대 약 316°C 사용.
A182-F316 (A351 CF8M)
316 스테인레스
18-12 스테인리스강에 몰리브덴을 추가하여 내식성과 내구성이 강화. 최대 약 316°C 사용.
A182-F304L (A351 CF3)
저탄소 304
저탄소 버전의 F304로 용접성이 뛰어남. 최대 약 316°C 사용.
A182-F316L (A351 CF3M)
저탄소 316
저탄소 버전의 F316으로 용접성이 우수. 최대 약 316°C 사용.
A182-F321 (A351 CF8C)
티타늄 스테인리스
티타늄으로 안정화된 오스테나이트계 스테인리스강으로 고온 환경에 적합. 최대 약 425°C 사용.
A182-F347 (A351 CF8C)
Nb 스테인리스
나이오븀으로 안정화된 오스테나이트계 스테인리스강으로 고온 환경에 적합. 최대 약 425°C 사용.
A182-F5 (A217 C5)
5 크롬 스틸
5% 크롬, 0.5% 몰리브덴을 포함한 합금강으로 고온 고압 내식성이 우수. 최대 약 593°C 사용.
A182-F9 (A217 C12)
9 크롬 스틸
9% 크롬 합금강으로 고온 및 크리프 저항이 뛰어남. 최대 약 649°C 사용.
A182-F11 (A217 WC6)
중온 크롬몰리
1.25% 크롬, 0.5% 몰리브덴을 포함한 합금강으로 중온 및 고압용. 최대 약 538°C 사용.
A182-F22 (A217 WC9)
고온 크롬몰리
2.25% 크롬, 1% 몰리브덴 합금강으로 고온 환경에 적합. 최대 약 593°C 사용.
A182-F51 (A890 4A)
듀플렉스
듀플렉스 스테인리스강으로 강도와 내식성이 우수. 최대 약 316°C 사용.
A182-F91 (A217 C12)
고온 크리프강
9% 크롬, 1% 몰리브덴 합금강으로 고온 크리프 저항성이 뛰어남. 최대 약 649°C 사용.

LINE UP

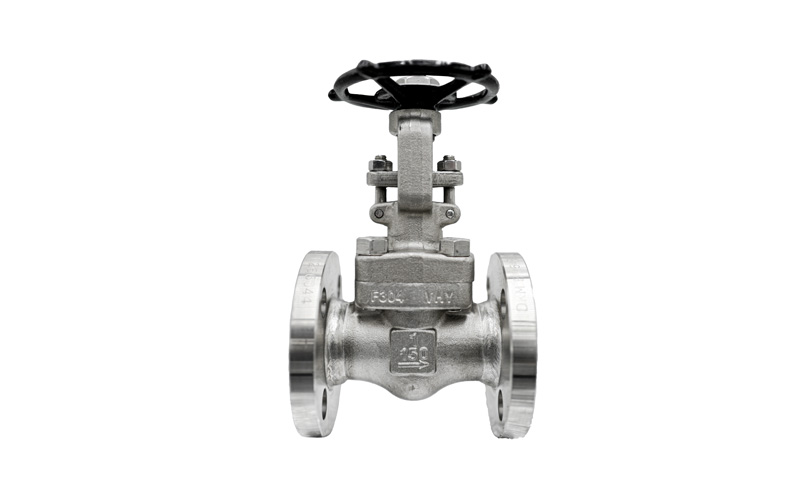

  • F304
    도면
    • MODEL F150GUF
    • TYPE Globe
    • CLASS ANSI 150
    • 재 질 A182-F304
    • CONN. Flanged
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 150# 스테인레스 글로브 밸브

  • F304 /10K
    도면
    • MODEL F10GUF
    • TYPE Globe
    • CLASS JIS 10K
    • 재 질 A182-F304
    • CONN. Flanged
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 JIS 10K 스테인레스 글로브 밸브

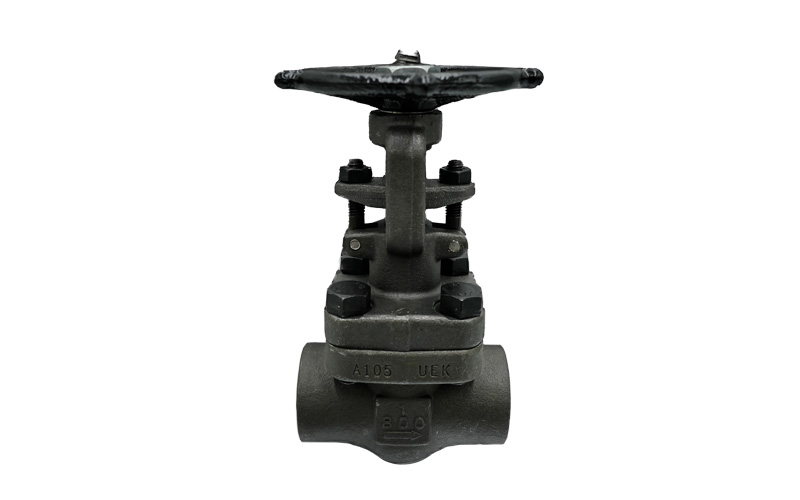

  • A105
    도면
    • MODEL F800GCW
    • TYPE Globe
    • CLASS API 800
    • 재 질 A105
    • CONN. Socket welding
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 API 800 카본스틸 글로브 밸브

  • A105 / Screwed
    도면
    • MODEL F800GCS(NPT)
    • TYPE Globe
    • CLASS API 800
    • 재 질 A105
    • CONN. Screwed(NPT)
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 API 800 카본스틸 글로브 밸브

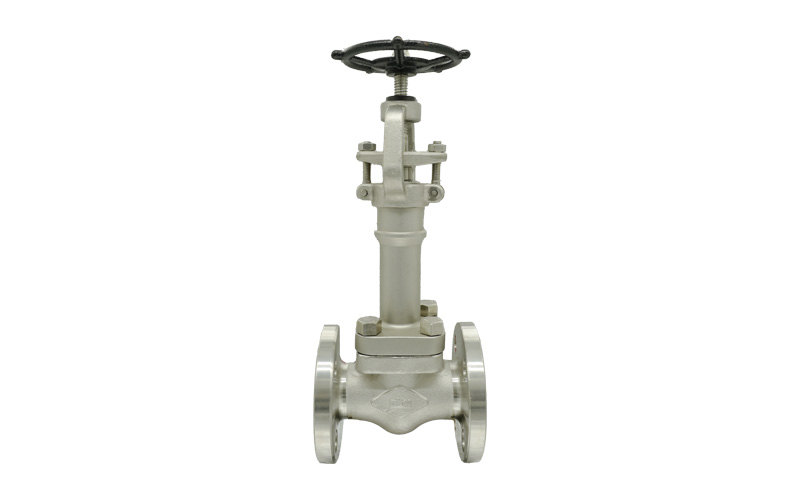

  • EXTENTION
    • MODEL F150GUFX
    • TYPE Extended Globe
    • CLASS ANSI 150
    • 재 질 A182-F304
    • CONN. Flanged
    • FEATURE Extended bolted bonnet
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 150# 스테인레스 글로브 밸브

  • F304
    도면
    • MODEL F800 GUW
    • TYPE Globe
    • CLASS API 800
    • 재 질 A182-F304
    • CONN. Socket welding
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 API 800 스테인레스 글로브 밸브

  • F304 / NPT
    도면
    • MODEL F800GUS(NPT)
    • TYPE Globe
    • CLASS API 800
    • 재 질 A182-F304
    • CONN. Screwed
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 API 800 스테인레스 글로브 밸브

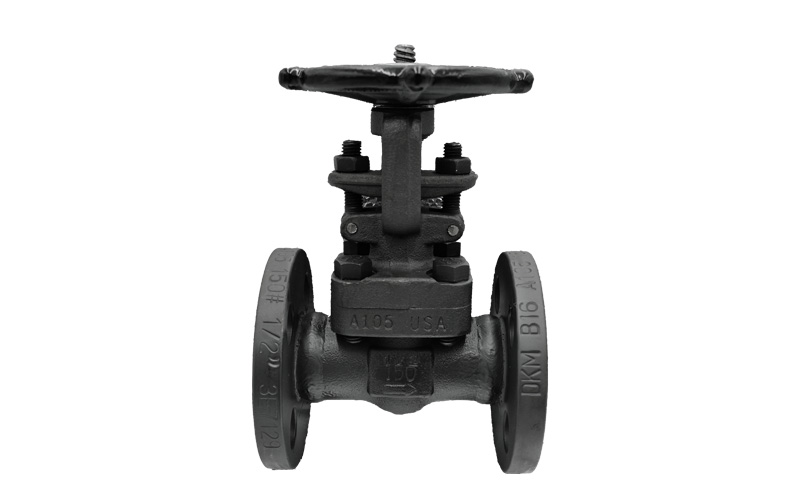

  • A105 / 150#
    도면
    • MODEL F150GCF
    • TYPE Globe
    • CLASS ANSI 150
    • 재 질 A105
    • CONN. Flanged
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 150# 카본스틸 글로브 밸브

  • A105 / 10K
    도면
    • MODEL F10GCF
    • TYPE Globe
    • CLASS JIS 10K
    • 재 질 A105
    • CONN. Flanged
    • FEATURE Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 10K 카본스틸 게이트 밸브

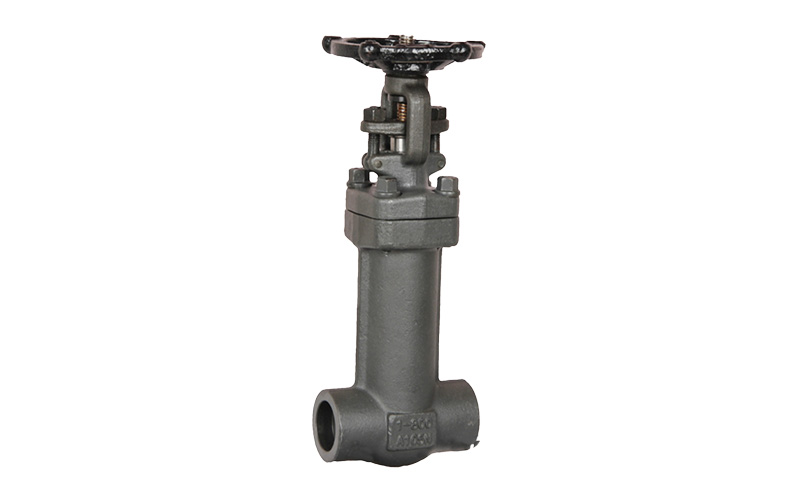

  • 벨로우즈
    • MODEL F150GCW-BL
    • TYPE Bellows Globe
    • CLASS API 800
    • 재 질 A105
    • CONN. Socket welding
    • FEATURE Socket welding / Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 API 800 카본스틸 게이트 벨로우즈 밸브

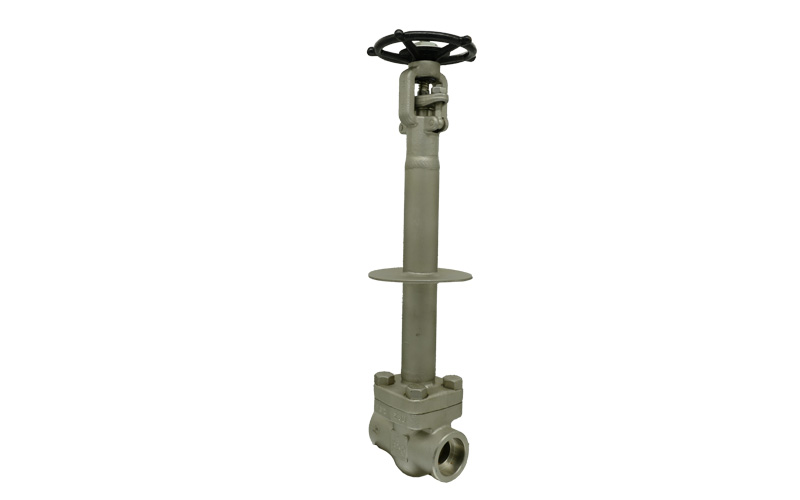

  • 초저온용
    • MODEL F800GUW-CR
    • TYPE Cryogenic Globe
    • CLASS API 800
    • 재 질 A105
    • CONN. Socket welding
    • FEATURE Cryogenic / Bolted
    • 사이즈3/8"(10mm) ~ 2"(50mm)

    단조 API 800 초저온 카본스틸 글로브 밸브
